	高壓卡箍球閥
	名 稱： 高壓卡箍球閥 型 號： BKH、MKH 口 徑： 13、20、25、32、40、50 mm 壓 力： 210、420 bar 材 質： 鑄鋼、不銹鋼

詳細說明

BKH、MKH系列高壓卡箍球閥
圖形符號

型號說明


①產品代號：BKH、MKH系列高壓球閥
②接頭標準：SAE J518C標準
③壓力等級：210、420 bar
④公稱通徑：13、20、25、32、40、50 mm

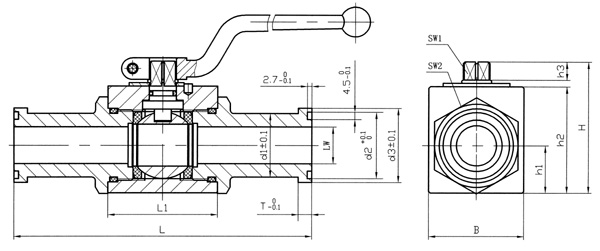

外形尺寸

尺寸表：

簡略型號	bar	DN	LW	L	L1	B	H	h1	h2	h3	SW1	SW2	T	d1	d2	d3	美標O形圈
BKH-SAE-FS-210-13	210	13	13	151	47	35	49	18	38	10	09	30	6.8	24	25.5	30.2	18.6×3.5
BKH-SAE-FS-420-13	420	13	13	151	47	35	49	18	38	10	09	30	7.9	24	25.5	31.8	18.6×3.5
BKH-SAE-FS-210-20	210	20	19	162	60	48	70	25	55	11	12	41	6.8	31.7	31.9	38.1	25×3.5
BKH-SAE-FS-420-20	315	20	19	174	60	48	70	25	55	11	12	41	8.9	32	31.9	41.3	25×3.5
BKH-SAE-FS-210-25	210	25	25	178	65	57	79	28.5	64	11	12	50	8.1	38	39.8	44.4	32.9×3.5
BKH-SAE-FS-420-25	315	25	22	198	65	57	79	28.5	64	11	12	50	9.6	38	39.8	47.6	32.9×3.5
BKH-SAE-FS-210-32	210	32	30	191	84	75	101	37.5	84	12	14	60	8.1	43	44.6	50.8	37.7×3.5
BKH-SAE-FS-420-32	350	32	27	223	84	75	101	37.5	84	12	14	60	10.4	44	44.6	54	37.7×3.5
BKH-SAE-FS-210-40	210	40	36	231	91	85	112	42.5	95	12	14	70	8.1	50	54.1	60.3	47.2×3.5
BKH-SAE-FS-420-40	350	40	32	281	91	85	112	42.5	95	12	14	70	12.7	51	54.1	63.5	47.2×3.5
BKH-SAE-FS-210-50	210	50	48	232	100	104	131	62	112.5	12	14	90	9.6	62	63.6	71.4	56.7×3.5
BKH-SAE-FS-420-50	350	50	45	316	100	104	131	62	112.5	12	14	90	12.7	67	63.6	79.4	56.7×3.5
