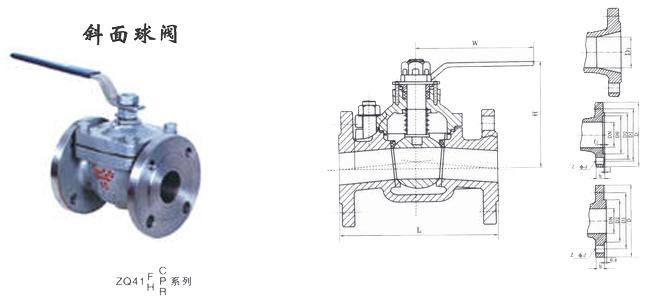

整體斜面球閥 名 稱： 整體斜面球閥
型 號： YHQ41F YHQ41H
口 徑： DN15－200mm
壓 力： PN1.6~10.0Mpa
材 質： 鑄鋼、不銹鋼詳細說明
.jpg)
整體斜面球閥 產品詳細介紹:
整體斜面球閥是本公司開發的新型產品，適用于液化石油氣、油品、水、腐蝕性流體工程及鋁業氧化鋁粉輸送工程。 該閥采用楔式上裝型，結構新穎，性能優異。目前球閥大多為側裝式，此種結構普遍存在著啟閉力矩大，并且因溫差及管道安裝應力的影響而大大增加了啟閉力矩或者造成泄漏。本產品克服上述存在問題并顯示出獨特的優點。 1、密封可靠由于閥體是整體式，溫差及管道安裝應力不影響球體密封副的密封性能。在密封副磨損時，彈簧力能自動補償。 2、操作輕便啟閉力矩僅為常用球閥的50％以下。 3、使用壽命長優質的聚四氟乙烯閥座內、外有金屬保護圈,防止介質對閥座的沖刷損壞及聚四氟乙烯的冷流。并且預緊力可調整達到較小的密封比壓，這將大大提高使用壽命。而一旦閥座被火燒壞，內外金屬保護圈，起一定的保護作用。 4、維護方便本產品需要維護時，只要將閥蓋拆開，即可進行維護，不必將閥門從管道上拆下。
整體斜面球閥主要設計參數;
- 公稱通徑：DN15－200mm、1/2~2in
- 公稱壓力：PN1.6~10.0Mpa、Class 150~600Lb
- 適用溫度：-28~300℃、-28~180℃、-28~425℃
- 連接方式：法蘭連接：JB/T79-1994、GB9113-1988、ANSI B16.5、HGJ 44~76-1991、HG 5010-1958
- 對焊連接：ANSI B16.25、GB 12224-1989
YHQ341H蝸輪傳動整體斜面球閥主要零件材質表
閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 球體 2Cr13H.Cr 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 密封材質 PTFE、柔性石墨、碳纖維 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 蝸輪傳動整體斜面球閥【主要尺寸參數】
1.6Mpa DN d1 L H1 H2 W E D2 D1 D b f N-Φ 15 15 130 110 65 130 45 65 95 14 2 4-14 20 20 130 115 75 130 55 75 105 14 2 4-14 25 25 140 130 95 160 65 85 115 14 2 4-14 32 32 165 150 107 250 78 100 135 16 2 4-18 40 40 165 180 120 250 85 110 145 16 3 4-18 50 50 203 205 140 300 100 125 160 16 3 4-18 65 65 222 240 180 300 120 145 180 18 3 4-18 80 80 241 240 210 350 135 160 195 20 3 8-18 100 100 305 325 220 350 155 180 215 20 3 8-18 125 125 356 350 230 400 185 210 245 22 3 8-18 150 150 394 350 320 95 210 240 280 24 3 8-23 200 200 457 420 380 95 265 295 335 26 3 12-23 250 250 533 450 420 110 320 355 405 30 3 12-25 300 300 610 520 508 110 375 410 460 30 4 12-25 2.5Mpa/4.0Mpa DN d1 L H1 H2 W E D3 F D2 D1 D b f N-Φ 15 15 140 110 65 130 40 4 45 65 95 16 2 4-14 20 20 152 115 75 130 51 4 55 75 105 16 2 4-14 25 25 165 130 95 160 58 4 65 85 115 16 2 4-14 32 32 180 150 107 250 66 4 75 100 135 18 2 4-18 40 40 200 180 120 250 76 4 85 110 145 18 3 4-18 50 50 230 205 140 300 88 4 100 125 160 20 3 4-18 65 65 290 240 180 300 110 4 120 145 180 22 3 8-18 80 80 310 240 210 350 121 4 135 160 195 22 3 8-18 100 100 350 325<, /TD> 220 350 150 4.5 160 190 230 24 3 8-23 125 125 400 350 230 400 176 4.5 188 220 270 28 3 8-25 150 150 480 350 320 95 204 4.5 218 250 300 30 3 8-25 200 200 502 420 380 95 260 4.5 278 310 360 34 3 12-25 250 250 568 450 420 110 313 4.5 332 370 425 36 3 12-30 300 300 648 520 508 110 364 4.5 390 430 485 40 4 16-34 6.4Mpa 15 15 140 110 65 130 40 4 55 75 105 18 2 4-14 20 20 152 115 75 130 51 4 68 90 125 20 2 4-18 25 25 165 130 95 160 58 4 78 100 135 22 2 4-18 32 32 180 150 107 250 66 4 82 110 150 24 2 4-23 40 40 200 180 120 250 76 4 95 125 165 24 3 4-23 50 50 230 205 140 300 88 4 105 135 175 26 3 4-23 65 65 290 240 180 300 110 4 130 160 200 28 3 8-23 80 80 310 240 210 350 121 4 140 170 210 30 3 8-23 100 100 350 325 220 350 150 4.5 168 200 250 32 3 8-25 150 150 480 350 320 95 204 4.5 240 280 340 38 3 8-34 200 200 502 420 380 95 260 4.5 300 345 405 44 3 12-34 250 250 568 450 420 110 313 4.5 352 400 470 48 3 12-41 相關產品
