	六角內螺紋球閥
	名 稱： 六角內螺紋球閥 型 號： Q11F 口 徑： DN6-DN50 壓 力： 1000PSI（7MPa） 材 質： 不銹鋼

詳細說明

六角內螺紋球閥產品應用：

廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。

性能規范

設計制造：按ANSIB16.34 檢驗測試：按API598
結構長度：按GB/T 15188.3-94
工作壓力：1000PSI（7MPa）
溫度范圍：MF-40~232℃ -40~500℉
                    MP-40~300℃ -40~572℉
適用介質：（C）水、油品、氣（P）硝酸類 （R） 醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO228、RP、RC
產品規格：1/4"~2"
材料標準 （C） ASTM A216-WCB、DIN1.619 （P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408

其他說明：

（C）（P）球體、閥桿采用SS304。本公司還可提供ASTM A351-CF3M（316L）、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。

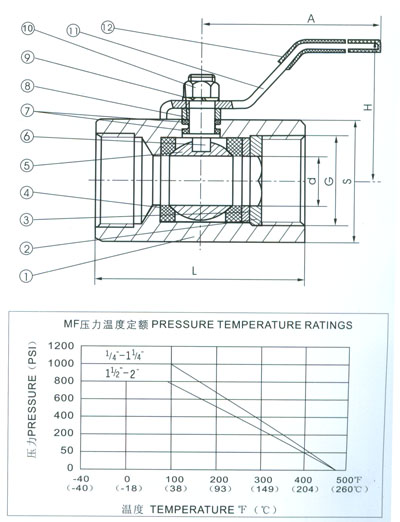

主要零件材料

序號	部分	材質
1	閥體	SS304 SS316 WCB
2	鎖緊螺母	SS304 SS316
3	墊片	SS304 SS316
4	閥座 (MF)	增強聚四氟乙烯
5	球體	SS316 SS304 CF8 CF8M
6	閥桿	SS316 SS304
7	墊片	對位聚苯
8	壓套	SS304
9	墊片	SS304
10	螺母	SS304
11	手柄	SS304
12	手柄套	塑料

MP閥座采用對位聚苯.

主要尺寸 單位:毫米

SIDE	G	d	L	S	H	A
6	1/4"	5	40	20	32	65
10	3/8"	7	44	29	42	85
15	1/2"	10	56	31	45	100
20	3/4"	12.7	65	37	48	105
25	1"	17	75	43	53	112
32	11/4"	22	85	53	64	135
40	11/2"	25	95	62	75	140
50	2"	32	110	73	79	160
