	浮動式保溫球閥
	名 稱： 浮動式保溫球閥 型 號： BQ41 口 徑： DN15-DN200 壓 力： 1.6mpa-4.0mpa 材 質： 鑄鋼、不銹鋼

詳細說明

浮動式保溫球閥產品詳細介紹









浮動保溫球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力較小時，密封圈與球體接觸面較小，故有較大的密封比壓，確保可靠密封，介質壓力圈套時，密封圈與球體接觸面積增大，故密封圈能承較大的介質推力而不會損壞。由聚四氟乙烯等密封材料具有兩好的自潤滑性，與球體的摩擦損小，故球的使用壽命長。

主要技術參數

主要零件	閥體	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni 12Mo2Ti	CF8M(316)	CF3M(316L)
	球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni9Ti (304)	00Cr19NI11 (304L)	1Cr18Ni 12Mo2Ti	0Cr17Ni 12Mo2(316)	00Cr17Ni 14Mo2(316L)
	密封圈	聚四氟乙烯 對位聚苯 PTFE、PPL
	填料、墊圈	V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊
適用工況	適用介質	水、蒸汽、油品等		硝酸等腐蝕性	強氧化性介質	醋酸等腐蝕性介質	尿素等腐蝕性介質
	適用溫度	-28~300℃
應用規范	設計制造按	CB12237-89    API6D    JPI17S-48
	法蘭尺寸按	JB79-59、SH3406、GB9113、HC20592-97    ANSI B16.5    JIS B2212-2214
	結構長度按	GB12221-89    ANSI 16.10    JIS B202
	檢驗試驗按	GB/T13927-89    JB/T9092-99    JPI590



主要零件	閥體	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni 12Mo2Ti	CF8M(316)	CF3M(316L)
	球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni9Ti (304)	00Cr19NI11 (304L)	1Cr18Ni 12Mo2Ti	0Cr17Ni 12Mo2(316)	00Cr17Ni 14Mo2(316L)
	密封圈	聚四氟乙烯 對位聚苯 PTFE、PPL
	填料、墊圈	V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊
適用工況	適用介質	水、蒸汽、油品等		硝酸等腐蝕性	強氧化性介質	醋酸等腐蝕性介質	尿素等腐蝕性介質
	適用溫度	-28~400℃		-28~500℃
應用規范	設計制造按	CB12237-89    API6D    JPI17S-48
	法蘭尺寸按	JB79-59、SH3406、GB9113、HC20592-97    ANSI B16.5    JIS B2212-2214
	結構長度按	GB12221-89    ANSI 16.10    JIS B202
	檢驗試驗按	GB/T13927-89    JB/T9092-99    JPI590

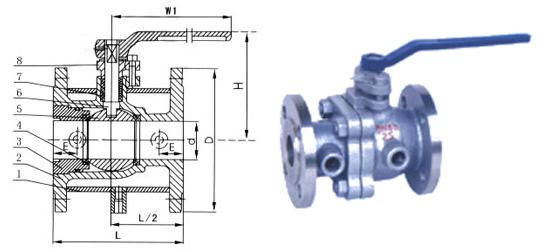

BQ41軟（硬）密封球閥主要連接尺寸（GB規格）

型號	公稱通徑Dn（mm）	尺寸
		L	D	D1	D2	B-f	Z-∮d	H	D0	4-G
BQ41 H 16P F （R）	15	130	95	65	45	14-2	4-14	60	108	3/8
	20	140	105	75	55	14-2	4-14	64	120	3/8
	25	150	115	85	65	16-2	4-14	90	165	3/8
	32	165	135	100	78	18-2	4-18	105	180	1/2
	40	180	145	110	85	16-3	4-18	160	240	1/2
	50	200	160	125	100	20-3	4-18	205	270	1/2
	65	220	180	145	120	22-3	8-18	215	350	1/2
	80	250	195	160	135	22-3	8-18	230	400	1/2
	100	280	230	190	160	24-3	2-23	270	500	1/2
	125	320	270	220	188	28-3	8-25	300	600	1/2
	150	360	300	250	218	30-3	8-25	340	900	1/2
	200	400	360	310	278	34-3	12-25	400	1100	1/2



型號	公稱通徑Dn（mm）	尺寸
		L	D	D1	D2	B-f	Z-∮d	H	D0	4-G
BQ41 H 25P F （R）	15	130	95	65	45	14-2	4-14	60	108	3/8
	20	140	105	75	55	14-2	4-14	64	120	3/8
	25	150	115	85	65	16-2	4-14	90	165	3/8
	32	165	135	100	78	18-2	4-18	105	180	1/2
	40	180	145	110	85	16-3	4-18	160	240	1/2
	50	200	160	125	100	20-3	4-18	205	270	1/2
	65	220	180	145	120	22-3	8-18	215	350	1/2
	80	250	195	160	135	22-3	8-18	230	400	1/2
	100	280	230	190	160	24-3	8-23	270	500	1/2
	125	320	270	220	188	28-2	8-25	300	600	1/2
	150	360	300	250	218	30-3	8-25	340	900	1/2
	200	400	360	310	278	34-3	12-25	400	1100	1/2
