長輸管線球閥 名 稱： 長輸管線球閥
型 號： CQ47、CQ947、CQ647
口 徑： DN50-DN600
壓 力： 1.6mpa-4.0mpa
材 質： 鑄鋼、不銹鋼詳細說明
長輸管線球閥產品特點
長輸管線球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化應力裂化的要求，我們從設計、選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕工程師協會NACE的有關標準要求進行。

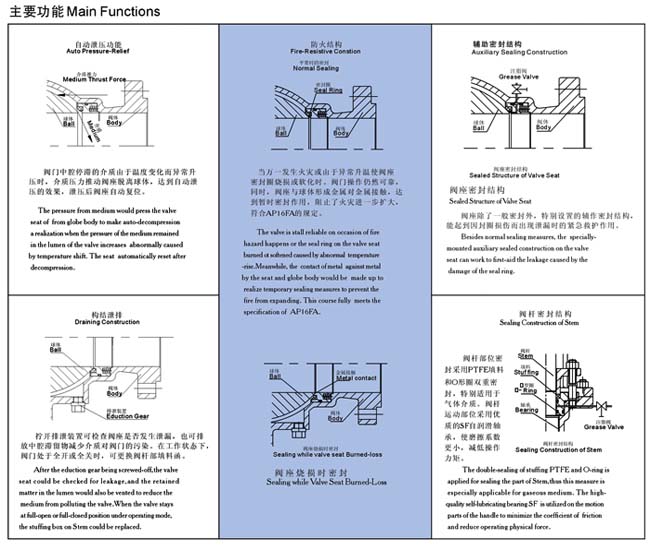

長輸管線球閥不僅選材廣泛且內件材料均采用表面鍍鎳或是316材質、密封圈采用特制的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度范圍廣，全通徑與縮徑齊備，并可配多種驅動裝置，是化工、石油煉制，天然氣開采與輸送系統理想的用閥選擇。.jpg)

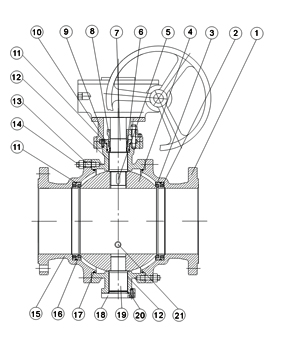

主要零件及材質 Main Parts and Materials
序號NO 零件名稱
Accessorv name材質 Material GB ASTM 1 閥體 Body WCB、A105 A1 82 F31 6 2 彈簧 Spring 60Si2Mn 31 6 3 密封圈 eat 增強聚四氟乙烯 RPTFE 4 球體 Ball A105+ENP A182F316 5 鍵 Key 45 316 6 填料 Stuffing PTFE PTFE 7 閥桿 Stem 2Cr13+鍍鎳磷 2Cr13+ENP 316 8 填料壓蓋 Gland WCB A216-WCB 9 支架 Yoke WCB A2 6-WCB 1O 壓套 Cover A105 316 11 “ O”型密封圈“O”Ring 橡膠 Rubber 橡膠 Rubber 12 滑動軸承 Sliding bearing 不銹鋼 +PTFE 316+PTFE 13 螺柱 Stud 35CrMoA 316 14 螺母 Nut 35 316 15 閥蓋 Bonnet WCB A2 6-WCB 16 閥座 Seat Ring A105+ENP 316 17 墊片 Gasket 柔性石默 +不銹鋼
Craphite+atainless steel柔性石默+316
Craphite+31618 底蓋 Bottom cover A105 316 19 固定軸 Fixed spindle 1Cr13 A276-410 20 螺釘 Screw nial 35 316 21 排污螺塞 Blowoffscrew 25 316 主要性能及規范 Main Performance and Specification
公稱壓力 PN(MPa) Nominal
pressure最高使用壓力 The highest using pressure 試驗壓力 (MPa)
Test pressure壓力級 Pressure class 最高使用壓力 The highest using pressure 試驗壓力 (MPa) Test pressure (Mpa) 殼體
Shell高壓液密封
High-pressure liquid sealing低壓氣密封
Low-pressure hermetic sealing(Mpa) 殼體 Shell 高壓液密封
High-pressure liquid sealing低壓氣密封
ow-pressure hermetic sealing1.6 1.6 2.4 1.76 0.6 CLASS150 1.94 2.94 21.6 0.6 2.5 2.5 3.75 2.75 CLASS300 5.1 7.67 5.62 4.0 4.0 6.0 4.4 CLASS600 10.2 15.3 11.23 6.4 6.4 9.6 7 CLASS900 15.1 23 16.85 1O.0 10.0 1.5 1.1 CLASS1500 25.1 37.5 27.5 應用規范 pplicable specification 結度長度核 CB12221-89 ANSI B16.10 法蘭尺寸按 JB79-59 GB 9113 HG20592-97 ANSI B16.5 焊接標準按 CB12224-89 ANSI B16.25 檢驗試驗按 JB/T 9092-89 API 598 適用工況 Applicable
Operating Mode適用介質 Applicable medium 天然氣、液化氣、石油等介質 適用溫度
Applicable temperature-28℃~≤150℃ 驅動方式 Driving manner 蝸輪傳動、氣動、電動、氣液聯動等
