一體式保溫球閥 名 稱： 一體式保溫球閥
型 號： BQ41H/F/PPL
口 徑： DN20-DN200
壓 力： 1.6mpa
材 質： 鑄鋼、不銹鋼詳細說明
一體式保溫球閥產品特點
該產品具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常
溫下會凝固的高粘度介質。
由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。技術規范
設計標準
Design StandardASME B 16.34 GB/T 12224
結構長度
Structure lengthASME B 16.10 GB/T 12221
連接法蘭
Connecting flangeASME B 16.5 JB/T 79
驅動方式
Driving manner手動、電動、氣動
Manual,Moton driving,Pneumatil試驗和檢驗
Test & InspectionJB/T9092 API 598
適用介質
Applicable medium重油、膠類等易凝固介質
Heavy oil,glue and other easy-clotting medium主要零件材質表
序號
零件名稱
Accessory name材 質 Material
GB
ASTM
1
夾套 Jacket
25
A105
2
閥座 Seat
WCB
A216-WCB
3
閥體 Body
25
A105
4
密封圈 SealingRing
PTFE、對位聚苯
PTFE、Counterpoint polypheny15
球體 Ball
6
閥桿 Stem
1Cr13
A247-410
7
填料 Stuffing
柔性石墨 Graphite
8
填料壓蓋 Gland
WCB
A216-WCB
注：系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用

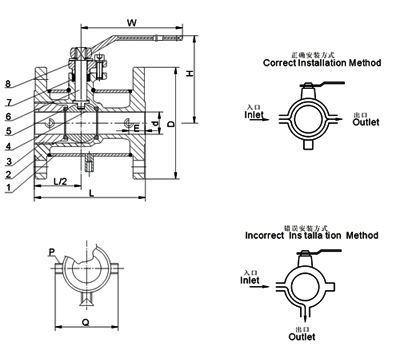

主要外型及連接尺寸表
公稱通徑 (DN)
b
L
D
E
Q
H
W
管螺紋
Pipe thread(mm)
(in)
(mm)
(in)
P
20
3/4″
19
117
40
11/2″
58.5
147
101
170
G3/4″
25
1″
25
127
50
2″
62.5
156
106
170
G3/4″
40
11/2″
38
165
65
21/2″
63.5
181
125
250
G3/4″
50
2″
51
178
80
3″
68
218
135
250
G3/4″
80
3″
76
229
150
6″
82
275
193
350
G3/4″
100
4″
102
254
200
8″
83
300
265
420
G3/4″
150
6″
152
292
250
10″
95
403
355
1000
G3/4″
200
8″
203
330
300
12″
100
492
410
1300
G3/4″
