半球三通硬密封球閥 名 稱： 半球三通硬密封球閥
型 號： Q48Y
口 徑： DN50-DN600
壓 力： 1.0mpa-4.0mpa
材 質： 鑄鋼、不銹鋼詳細說明

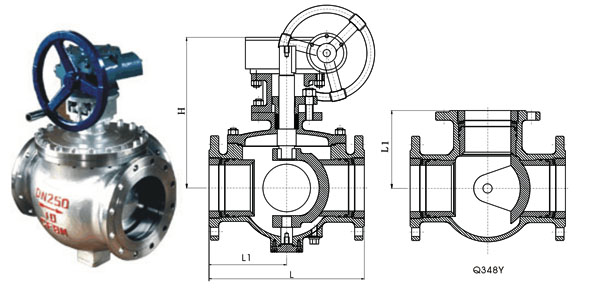

半球三通硬密封球閥的外形尺寸 PN10-40
公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400 500 600 203 222 241 305 356 394 457 533 610 686 762 914 1067 101.5 111
1205.5 152.5 178 197 228.5 266.5 305 343 381 457 533.5 325 335 360 370 420 440 490 520 610 700 800 900 1000 適用工況
本閥門適用于高溫或含固體顆粒介質、粉狀介質及易結晶介質管路系統作三通切換用。
產品特點
1、采用非整球的結構設計，完全解決了中腔易沉積介質及污物問題。
2、結構緊湊，啟閉迅速，流道通暢，流體阻力小。
3、球體表面與金屬閥座之間具有剪切作用，特別適用于含纖維、固體顆粒、料漿等。
型號、材料及主要參數
產品型號 Q48Y-10-25C
Q48Y-150LbCQ48Y-10-25P
Q48Y-150LbPQ48Y-10-25R
Q48Y-150LbR閥體 WCB CF8 CF8M 球體 WCB+STL CF8+STL CF8M+STL 閥桿/固定軸 2Cr13 304 316 密封圈 2Cr13+STL CF8+STL CF8M+STL 端蓋 16Mn 304氮化 316氮化 填料 石墨 石墨 石墨 適用介質 含固體顆�；蚋邷亟橘|(zhì) 適用溫度 -29-425℃ -29-600℃ 蝸輪四通換向閥 Q后插入“3”表示，示例：Q348Y-16C 氣動四通換向閥 Q后插入“6”表示，示例：Q648Y-10C 電動四通換向閥 Q后插入“9”表示，示例：Q948Y-16P 相關產品
