	高壓球芯截止閥
	名 稱： 高壓球芯截止閥 型 號： QJH 口 徑： 6、10、15、20、25、32、40、50、65、80mm 壓 力： 32MPa 材 質： 鑄鋼、不銹鋼

詳細說明

QJH高壓球芯截止閥
圖形符號

型號說明

① 系列代號Series Code：QJH系列高壓球芯截止閥
② 壓力等級Pressure Grade：H-32MPa
③ 公稱通徑Nominal Path：6、10、15、20、25、32、40、50、65、80mm
④ 連接形式Joint Model：B-板式、F-法式、NL-內螺紋連接、WL-外螺紋連接

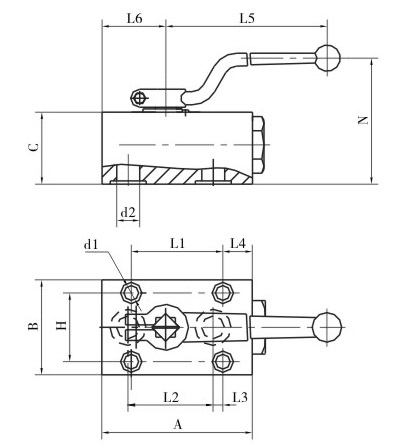

外形尺寸：

型號	A	B	C	L1	L2	L3	L4	L5	L6	H	N	d1	d2
QJH-10B	80	54	42	60	45	11	13	105	33	38	62	Ф8.5	Ф9
QJH-15B	92	58	44	56	52	6	18	147	39	42	77	Ф8.5	Ф14
QJH-20B	108	70	52	70	60	8.5	21.5	185	45	50	90	Ф11	Ф18
QJH-25B	125	75	60	80	72	11	20	185	54.5	55	99	Ф11	Ф24
QJH-32B	152	98	71	120	90	19	16	240	69.5	75	111	Ф13	Ф30
QJH-40B	185	120	93	150	110	23	20	240	80	90	129	Ф17	Ф38

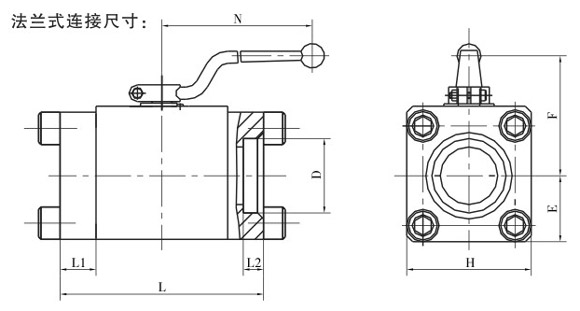

型號	D	L	L1	L2	H	F	E	N
QJH-50F1	Ф62	170	30	17	104	118	55	240
QJH-65F1	Ф77	220	45	22	126	132	67	—
QJH-80F1	Ф91	240	45	25	139	142	75	—

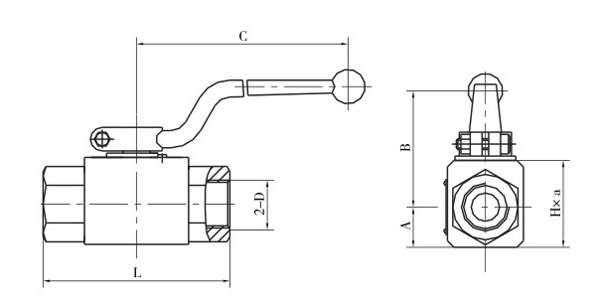

內螺紋連接尺寸：

型號	A	B	C	L	H×a	2-D
QJH-06NL	13.5	27	105	67	33×26	M16×1.5
QJH-10NL	16	40	105	76	36×32	M18×1.5
QJH-15NL	19	45	147	88	45×38	M27×2
QJH-20NL	25	46	185	100	55×48	M33×2
QJH-25NL	28.5	59	185	116	64×57	M42×2
QJH-32NL	37.5	74	240	130	84×75	M48×2
QJH-40NL	42.5	88	240	140	95×85	M60×2

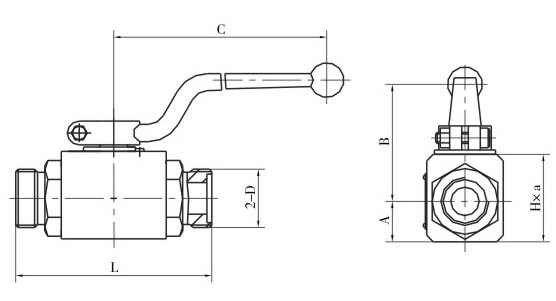

外螺紋連接尺寸：

型號	A	B	C	L	H×a	2-D
QJH-06WL	13.5	27	105	71	33×26	M16×1.5
QJH-10WL	16	40	105	86	36×32	M22×1.5
QJH-1WNL	19	45	147	96	45×38	M30×1.5
QJH-20WL	25	46	185	112	55×48	M36×2
QJH-25WL	28.5	59	185	122	64×57	M42×2
QJH-32WL	37.5	74	240	145	84×75	M52×2
QJH-40WL	42.5	88	240	163	95×85	M60×2

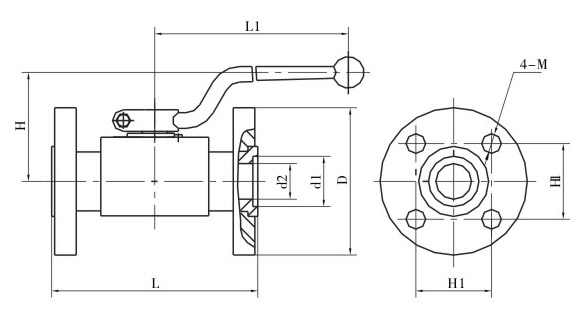

法蘭式連接尺寸：

型號	L	L1	H	H1	D	d1	d2	M
QJH-10F	103	105	44	36	Ф68	Ф22	Ф10	M10
QJH-15F	113	147	46	40	Ф75	Ф24	Ф15	M10
QJH-20F	117	185	48	42	Ф78	Ф30	Ф20	M10
QJH-25F	133	185	56	56	Ф100	Ф35	Ф23	M12
QJH-32F	145	240	63	62	Ф110	Ф45	Ф32	M12
QJH-40F	175	240	74	73	Ф130	Ф50	Ф38	M16
