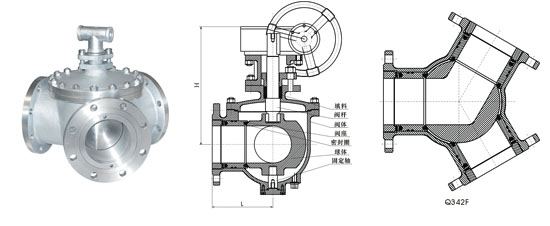

Y形三通球閥 名 稱： Y形三通球閥
型 號： Q42F
口 徑： DN15-DN200
壓 力： 1.0mpa-4.0mpa
材 質： 鑄鋼、不銹鋼詳細說明
Y形三通球閥結構特點
球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速涂鎢鈷合金（硬度大于HRC70）及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過℃

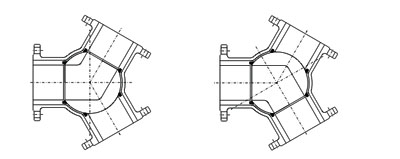

流向結合
Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。
型號、材料及主要參數
產品型號 Q42F-10-40C Q42F-10-40P Q42F-10-40R Q42Y-150-300C
Q42Y-150-300P Q42Y-150-300R 閥體 WCB CF8 CF8M 球體 WVB+ENP CF8 CF8M 閥桿/固定圈 2Cr13 304 316 閥座 PTFE PTFE PTFE 填料 PTFE+O形圈 PTFE+O形圈 適用介質 水、油、蒸汽等 酸等腐蝕性介質 適用溫度 -29-150℃ -29-150℃ 蝸輪Y型三通球閥 Q后插入“3”表示，示例：Q342F-16C 氣動Y型三通球閥 Q后插入“6”表示，示例：Q642F-10C 電動Y型三通球閥 Q后插入“9”表示，示例：Q942F-16P Y形三通球閥的外形尺寸PN10-40
公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 L 75 75 90 100 110 120 130 140 160 190 220 275 H 90 90 102 115 135 140 155 185 210 275 305 335 相關產品
