	三片式球閥
	名 稱： 三片式球閥 型 號： 3Q11F 口 徑： DN08-DN100 壓 力： 1000PSI（7MPa） 材 質： 不銹鋼

詳細說明

三片式球閥產品應用：

廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。

性能規范

設計制造：按ANSI B16.34 檢驗測試：按API598
結構長度：按DIN3202-M3
工作壓力：1/4"-2"1000PSI（7MPa） 2 1/2"-4"800PSI（5.6MPa）
溫度范圍：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
適用介質：（C）水、油品、氣（P）硝酸類 （R） 醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC產品規格：1/4"~4"
材料標準 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408

其他說明：

（C）（P）球體、閥桿采用SS304。本公司還可提供ASTM A351-CF3M（316L）、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。

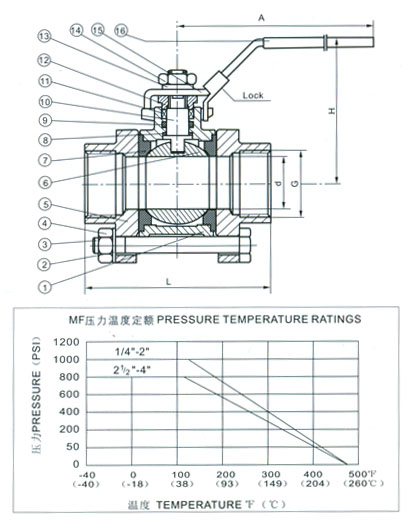

主要零件材料

序號	部分	材質
1	閥體	CF8 CF8M WCB
2	墊圈	SS304
3	螺栓	SS304
4	螺母	SS304
5	閥蓋	CF8 CF8M WCB
6	球體	SS316 SS304 CF8 CF8M
7	閥座 （MF）	增強聚四氟乙烯
8	墊片	對位聚苯
9	O型圈	氟橡膠
10	閥桿	SS316 SS304
11	填料	聚四氟乙烯
12	壓緊螺母	SS304
13	墊圈	SS304
14	螺母	SS304
15	手柄	SS304
16	手柄套	塑料

MP閥座采用對位聚苯。

主要尺寸 單位:毫米

SIZE	G	d	L	H	A
8	1/4"	10	55	54	100
10	3/8"	10	60	54	100
15	1/2"	15	75	63	115
20	3/4"	20	80	69	125
25	1"	25	90	78	147
32	11/4"	32	110	86	155
40	11/2"	38	120	95	180
50	2"	50	140	106	195
65	21/2"	64	185	128	240
80	3"	76	205	152	260
100	4"	100	240	178	300
