保溫三通球閥 名 稱： 保溫三通球閥
型 號： BQ44、BQ45
口 徑： DN15-DN200
壓 力： 1.6mpa-4.0mpa
材 質： 鑄鋼、不銹鋼詳細說明
保溫三通球閥：
保溫三通球閥產品特點

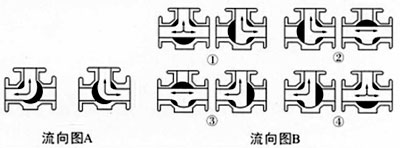

1、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。（如流向圖A）
2、四閥座密封三通球閥具有造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流分流。（如流向圖B）.jpg)
一、連接尺寸表公稱壓力或壓力級
主要尺寸
公稱通徑DN（mm/in）
15/1/2''
20/3/4''
25/1''
32/1/4''
40/1/2''
50/2''
65/2/1/2''
80/3''
100/4''
125/5''
150/6''
200/8''
PN1.06pa
L
150
150
180
200
220
240
260
280
320
380
440
500
PN2.5pa
L1
75
75
90
100
110
120
130
140
160
190
220
275
PN4.0pa
H
90
90
102
115
135
140
155
185
210
275
305
335
CLASS150
W
140
140
155
250
250
350
350
420
700
1000
1300
1800
二、型號、零件材料及主要參數公稱壓力或壓力級
法蘭
密封性產品型號
PN1.6pa
凸面
BQ445F-16C
BQ445F-16P
BQ445F-16CF8
BQ445F-16CF3
BQ445F-16R
BQ445F-16CF8
BQ445F-16R3
PN2.5pa
光滑面
BQ445F-25
BQ445F-25P
BQ445F-25CF8
BQ445F-25CF3
BQ445F-25R
BQ445F-25CF8
BQ445F-25R3
PN4.0pa
凹凸面
BQ445F-40
BQ445F-40P
BQ445F-40CF8
BQ445F-40CF3
BQ445F-40R
BQ445F-40CFR8
BQ445F-40R3
CLASS150
凸面
BQ445F-150（Lb）C
BQ445F-150（Lb）P
BQ445F-150（Lb）P8
BQ445F-150（Lb）P3
BQ445F-150（Lb）R
BQ445F-150（Lb）R8
BQ445F-150（Lb）R3
主要零件材料
閥體
WCB
ZG1Cr18Ni9Ti
CF8(304)
CF3(304L)
ZG18Ni12Mo2T
CF8M(316)
CF8M(316L)
球體、閥桿
2Cr13
1Cr18Ni9Ti
0Cr18Ni9(304)
00Cr19Nill(304L)
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2(316)
0Cr17Ni12Mo2(316L)
密封圈
聚四氟乙烯 對位聚笨
填料、墊圈
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊
適用
工況適用介質
重油、膠類等
硝酸腐蝕性介質
強氧化性介質
醋酸等腐蝕性介質
尿素等腐蝕性介質
適用溫度
-28~300℃
應用
規范法蘭尺寸
JB79-59、SH3406、GB9113、HG20597-97 ANS1 B16.5 JIS B2212-2214
體驗試驗按
GB/T13927-89 JB/T9092-99
其余制造規范均按本廠標準
備注
保溫三通球閥一般采用兩面閥座結構，如流向圖A所示兩種工況。選用兩閥座L型結構（即BQ44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即 BQ45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制方法》填寫相應的要求代號。
