氣動保溫球閥 名 稱： 氣動保溫球閥
型 號： BQ641F
口 徑： DN15-DN200
壓 力： 1.6mpa-4.0mpa
材 質： 鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼詳細說明
.jpg)

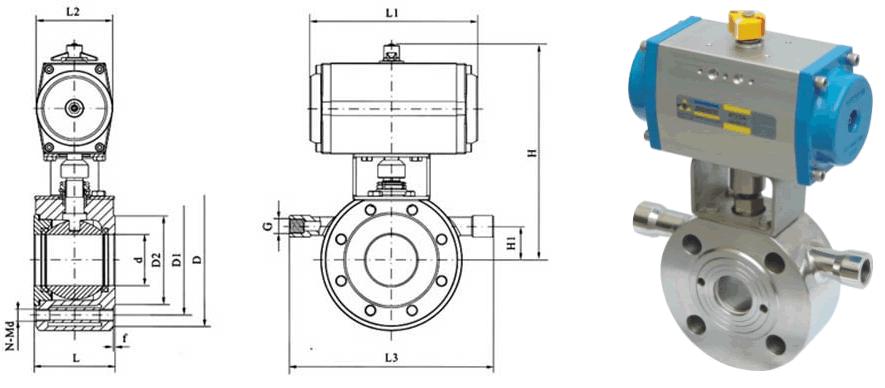

氣動保溫球閥
概述：
該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
技術規范：設計標準 ASME B 16.34 GB/T12224 結構長度 ASME B 16.10 GB/T12221 連接法蘭 ASME B 16.5、JB/T 79 驅動方式 手動、電動、氣動 試驗和檢驗 JB/T9092 API 598 適用介質 重油、膠類等易凝固介質 主要零件材料:
序號 零件名稱 材質 C P R 1 夾套 25 SUS304 SUS304 2 閥座 WCB SUS304 SUS316 3 閥體 25 SUS304 SUS316 4 密封圈 RPTFE、PTFE、對位聚苯 5 球體 SUS304 SUS304 SUS316 6 閥桿 1Cr13 SUS304 SUS316 7 填料 柔性石墨 、RPTFE、PTFE 8 填料壓蓋 WCB SUS304 SUS316 主要外形尺寸:
公稱通徑（DN） d L D E Q H W 管螺紋 (mm) (in) (mm) (in) P 20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4" 25 1" 25 127 50 2" 62.5 156 106 170 G3/4" 40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4" 50 2" 51 178 80 3" 68 218 135 250 G3/4" 80 3" 76 229 150 6" 82 275 193 350 G3/4" 100 4" 102 254 200 8" 83 300 265 420 G3/4" 150 6" 152 292 250 10" 95 403 355 1000 G3/4" 200 8" 203 330 300 12" 100 495 410 1300 G3
