氣動V型球閥 名 稱： 氣動V型球閥
型 號： VQ640F、VQ670
口 徑： DN25-DN400
壓 力： 1.6mpa-4.0mpa
材 質： 鑄鋼、不銹鋼詳細說明

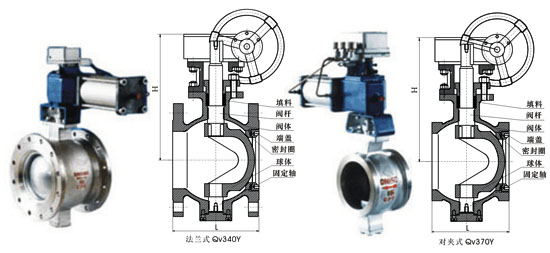

V型球閥的外形尺寸PN16-40
公稱通徑DN 25 40 50 65 80 100 125 150 200 250 300 350 400 法蘭式L 102 114 124 165 165 194 210 229 200 240 - - - 對夾式L 50 60 75 85 100 115 135 160 200 240 - - - H 200 250 225 235 260 270 320 340 3960 420 510 600 700 結構特點
1、V型球閥采用蝶形彈簧或圓柱彈簧加載的可動閥座結構，閥座與V型球芯不產生卡阻或脫離等問題，密封可靠，使用命長；
2、V型切口球芯與閥座間有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質；
3、球體與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速噴涂鎢鈷合金（硬度大于HRC70)及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過600℃。
4、蝸輪傳動具有精確調節和可靠定位功能，流量特性近似等百分比，可調范圍大，調節精度高；
5、全開時流通能力大，壓力損失小，介質不會沉積在閥體中腔。
氣動V型球閥型號、材料及主要參數
產品型號 Bv40F-16C
Bv70F-16CBv40F-16P
Bv70F-16PBv40F-16R
Bv70F-16RBv40Y-16C
Bv70Y-16CQ40Y-16P
Q70Y-16PQV40Y-16R
Qv70-16RQv40F-150LbC
Qv70F-150LbCDYQ40F-6P-64P DYQ40F-6R-64R BQ40Y-6C-64 BQ40Y-6P-64P BQ40Y-6R-64R 閥體 WCB CF8 CF8M WCB CF8 CF8M 球體 CF8 CF8 CF8M CF8氮化 CF8氮化 CF8M氮化 閥桿/固定軸 2Cr13 304 316 2Cr13 304 316 密封圈 PTFE/RPTFE/PPL/尼龍 2Cr13 CF8+STL CF8M+STL 端蓋 16Mn 304氮化 3164氮化 16Mn 304氮化 316氮化 蝸輪V型球閥 Qv后插入“3”表示，示例：BQ340F-16C Qv后插入“3”表示，示例：DYQ340F-16C 氣動V型球閥 Qv后插入“6”表示，示例：BQ640F-10C Qv后插入“6”表示，示例：DYQ640F-10C 電動V型球閥 Qv后插入“9”表示，示例：DYQ940F-16P DQv后插入“9”表示，示例：DYQ940F-16P 相關產品
