全自動過濾器、在線清洗過濾器 名 稱： 全自動過濾器、在線清洗過濾器
型 號： ZQX
口 徑： DN50-DN200
壓 力： 16mpa-25mpa
材 質： 鑄鋼、不銹鋼詳細說明
全自動過濾器、在線清洗過濾器
一、功能與用途
本產品采用世界先進樣機研制而成，ZQX系 列全自動清洗過濾器適用于廢水處理流程，鋼鐵廠沖渣水、電廠流程并冷卻水，造紙工序及進水，化工生產流程及灌溉，高層建筑供水系統等場合用以濾去水中3500-80微米粒徑的各種硬質顆粒，確保系統的安全可靠的運行。
二、結構與工作原理
全自動清洗過濾器，由主機和電控箱組成。主機結構是由過濾器體，過濾芯，減速機電動排污閥，傳動軸，差壓控制器等部件構成。過濾器體是一個平蓋罐體。罐體上部為濁水腔，中部為清水腔，下部為排污腔。上側部有進水口，中側部有出水口，低部有電動排污閥。側面有壓力差控制器。過濾芯是不銹鋼密紋平織形濾網。ZQX系列全自動清洗過濾器構造為尼龍刷及外殼采用優質碳鋼簡體，具有處理量大、使用壽命長、清洗效率高等特點。本機采用高科技的壓差控制器、控制自動清洗過濾網。當過濾器進出口壓差達到設定值時，電動控制箱發出信號驅動電機轉動，排污閥自動打開。排污口形成真空狀態。附吸在濾網上的雜質微粒被轉動的尼龍刷清除。污水從自動排污閥排出。當過濾器進出口壓差恢復正常，電機停止運轉，電動排污閥延時關閉。整個過程中，物料不斷流，實現了連續化、自動化生產。

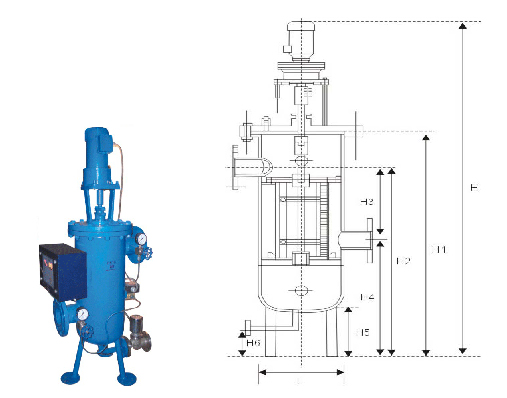

在線清洗過濾器（ZQX型）
公稱通徑
DNH
H1
H2
H3
H4
H5
H6
L
50
1250
750
600
200
400
220
100
480
100
1250
750
600
315
285
160
70
125
1520
1020
810
360
450
220
120
150
1580
1080
870
360
510
260
120
200
1530
1030
800
350
450
280
140
.jpg)
訂貨需知：1 ：定貨時請注明產品尺寸，操作壓力，濾芯材質,過濾介質及過濾精度.
2 ：當需要其他標準法蘭,材質及操作壓力時請?jiān)诙ㄘ洉r(shí)注明相關產品
