	內螺紋過濾器
	名 稱： 內螺紋過濾器 型 號： GL11 口 徑： DN15-DN50 壓 力： 2.5mpa 材 質： 不銹鋼

詳細說明

TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量?jī)x器、泵機、閥門、疏水器等設備。

一、特點

1、抗污性強，排污方便；流通面積大，壓力損失��；結構簡單，體積�。�重量輕。
2、過濾網材質，有奧氏本304、316、316L。
3、A型表示：精鑄碳鋼體，8型精鑄不銹鋼體，C型精鑄黃、青銅。
4、連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。



二、主要零件部件材料表





主要零件部件材料表	Parts 零件名稱	Materials 材料
	Body 閥體	carbonstoeIStainlessSteeI Fram bronze．brass 碳鋼、不銹鋼、黃、青銅
	Gauze Filter Cap 濾網蓋	carbonstoelStainlessSloel 碳鋼、不銹鋼
	Filter Core Net 濾芯網	Stainless Steel 不銹鋼
	Gaske r 墊片	Metal graphite 金屬石墨



三、技術參數表

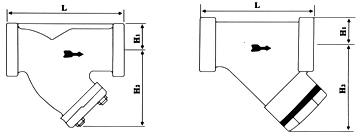

Model 產品型號	Nominal Diameter(DN) 公稱通徑	Connection 連接方式	Nominal Pressure(MPa) 公稱壓力	Max．AIlowable TMP(℃) 最高允許溫度	External Dimensions(mm) 外形尺寸
					L	H1	H2
ATGN W-16 64A	15—20 25	Thread Socket weld 螺紋承插焊	1.6—6.4	425	90 100	20 23	78 88
ATGN W-16 64A	32—40 50	Thread Socket weld 螺紋承插焊	1.6—6.4	425	130 150	32 38	120 128
ATGN W-16 25A	65 80	Thread Socket weld 螺紋承插焊	1.6—2.5	350	210 230	44 54	180 192
ATGN W-16 25B	15—20 25	Thread Socket weld 螺紋承插焊	1.6—2.5	350	75、85 90	20 23	75 85
ATGN W-16 25B	32—40 50	Thread Socket weld 螺紋承插焊	1.6—2.5	350	120 140	32 38	113 122
ATGN F-16 25C	15—20 25	Thread Flange 螺紋法蘭	1.6—2.3	250	85 95	22 25	78 88
ATGN F-16 25C	32—40 50	Thread Flange 螺紋法蘭	1.6—2.3	250	130 150	35 40	115 125
