對夾雙辯蝶式止回閥 名 稱： 對夾雙辯蝶式止回閥
型 號： H76H
口 徑： DNl5～1200mm
壓 力： PNl.0MPa~42 0MPa
材 質： 鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼詳細說明
對夾雙辯蝶式止回閥用于公稱壓力PNl.0MPa~42 0MPa、Classl50～2500；公稱通徑DNl5～1200mm、NPsl／2—48．工作溫度一l96—540℃的各種管路上，月于防止介質剖流。通過選月不同的材質．可適月于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。
一、對夾雙辯蝶式止回閥標準與規范1、設計秘制造：APl594、AP 6D、JB，T8937;
2、結構長度：API594、APl60、DlN3202、JB／T8937，
3、壓力一溫度等級? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、試驗與檢驗AP 598、JB／T 9092：
5、配管法蘭JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．二、對夾雙辯蝶式止回閥結構特點1、結構長度短．其結構長度只有傳統法蘭止回閥的1/4～1/8;
2、體積小,、重量輕,其重量只有傳統法蘭止回目的1/4～1/20;
3、閥瓣尖閉快速．水錘壓力�。�
4、水平管道或垂直管道均可使月．安裝方便；
5、流道通暢、流體阻力�。�
6、動作i敏、密封性能好;
7、目瓣行程短、關閥沖擊力小;
8、整體結構、簡單緊湊、造型美觀

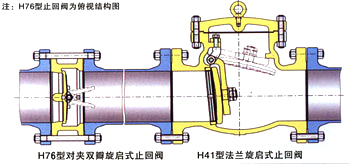

9、使月壽命長、可靠性高。三、旋啟式止回閥對比結構形式
H76型對夾雙瓣旋啟式止回閥
H44型法蘭單瓣旋啟式止回閥
水錘壓力
�。y瓣行程短、且有彈簧輔助關閉、關閥速度快
很大，閥瓣行程，需要較長的關閉時間
H76型的水錘壓力只有H44型的1/2—1/5
尺寸和重量
結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價
結構長度很長，體積笨大．重量很重
H76型的結構長度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10
流體阻力
小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減小
?小，流體阻力系數為1.3～3，但在低壓工況下，閥瓣不能完且開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大
安裝
可水平安裝或垂直安裝，重量輕．不必為閥門設置支座
可水平安裝或垂直安裝．大口徑閥閥重量重，需設置支座
開啟壓力
很�。y瓣在很小的壓差下就能完全打開
較大，閥瓣在較大的壓差下才能完全打開
可靠性
閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高
閥門關時的巨大沖擊力及水錘壓力容易損壞閥門
.jpg)

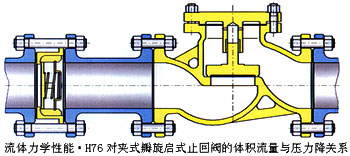

四、升降式止回閥對比
結構形式
H71型對夾升降式止回閥
H41型法蘭升降式止回閥
水錘壓女
很小、閥瓣行程短、閥瓣輕巧、且有彈簧輔助關閉、關閥速度很快
水、閥瓣行程短，但無彈簧輔助關閉
尺寸和重量
結構長度很短、體積很小、重量很徑、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，關能大量節約材料、降低造價
結構長度很長，體積較大、重量很重
H71型的結構長度只有H41型的1/4～1/8，H71型的重量只有H41型1/7～1/20
流體阻力
較大、流體阻力系數為6.4～2.8
很體阻力系數為12～6
安裝
可水平安裝或垂直安裝，重量很輕，安裝容易
只能水平安裝，口徑較大的閥門重量，較難安裝
開啟壓力
很小、閥瓣在很小的壓差下就能完全打開
較小、閥瓣重量較大，需要一定的壓差才能半閥瓣完全打開
可靠性
閥門為整體結構，簡單緊湊，閥門關閉時沖擊為小，水錘壓力很小，閥門壽命長，可靠性高
可靠性較高，但閥門由閥體與閥蓋兩本構成，多了一個潛在的泄漏點

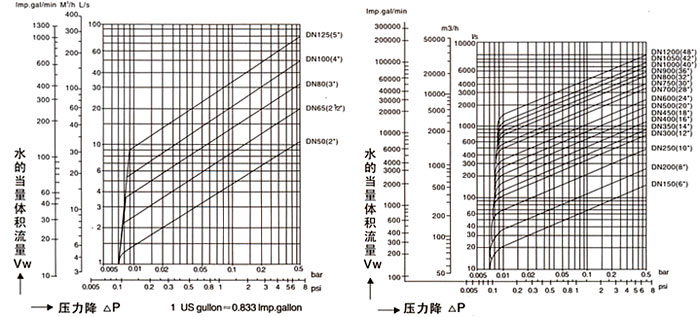

的當量體積流量Vw與實際流體的
體積流量V按下式換算：
式中：Vw一水的當量體積流量。l／s；
P流體密度，k9／m 3
v一實際流體的體積流量，l/s。
五、H76對夾雙瓣旋啟式止回閥

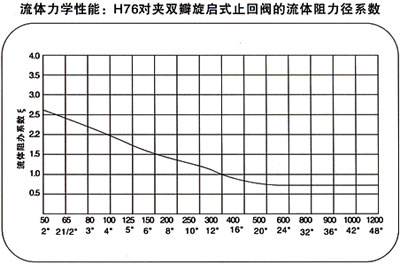

流體力學性能：H76對夾雙瓣旋啟式止回閥的流體阻力系數、流量系數及開啟壓力公稱通徑
閥門全開啟時的流體阻力系數
常溫下閥門全開啟時的水流量系數
流體的流向
DN
DNS
Kv(m3／h)
CV(U.S)
CV(U.K)
↑
→
開啟壓力近似值KPa
50
5
2.6
63
74
62
2
1
65
21/2
2.4
109
128
107
2
1
80
3
2.3
172
201
169
2
1
100
4
2.0
289
338
283
2
1
125
5
1.8
476
557
466
2
1
150
6
1.5
750
878
735
2
1
200
8
1.3
1432
1675
1403
2
1
250
10
1.2
1330
2726
2283
2
1
300
12
1.0
3676
4301
3602
2
1
350
14
0.9
5274
6171
5169
2
1
400
16
0.8
7306
8548
7160
3
1
450
18
0.8
9246
10818
9061
3
1
500
20
0.8
11415
13356
11187
3
1
600
24
0.7
17573
20560
17222
3
1
700
28
0.7
23919
27985
23441
4
1
750
30
0.7
27458
32126
26909
4
1
800
32
0.7
31241
36552
30316
4
1
900
36
0.7
39539
46261
38748
4
1
1000
40
0.7
48814
57112
47838
4
1
1050
42
0.7
53817
62966
52741
4
1
1200
48
0.7
70292
82242
68886
六、H76對夾雙瓣旋啟式止回閥的型號、材料及主要參數配管法蘭
公稱壓力
常規產品型號
JB/T74～90
GB/T9112～9124
HG50592～20614PN1.0MPa
H76H-10C
H76W-10P
H76W-10P8
H76W-10P3
H76W-10R
H76W-10R8
H76W-10R3
PN1.6MPa
H76H-16C
H76W-16P
H76W-16P
H76W-16P3
H76W-16R
H76W-16R8
H76W-16R3
PN2.5MPa
H76H-25
H76W-25P
H76W-25P8
H76W-25P3
H76W-25R
H76W-25R8
H76W-25R3
PN4.0MPa
H76H-40
H76W-40P
H76W-40P8
H76W-40P3
H76W-40R
H76W-40R8
H76W-40R3
PN6.3MPa
H76H-63
H76W-63P
H76W-63P8
H76W-63P3
H76W-63R
H76W-63R8
H76W-63R3
PN10.0MPa
H76H-100
H76W-100P
H76W-100P8
H76W-100P3
H76W-100R
H76W-100R8
H76W-100R3
PN13.0MPa
H76H-160
H76W-160P
H76W-160P8
H76W-160P3
H76W-160R
H76W-160R8
H76W-160R3
PN20.0MPa
H76H-200
H76W-200P
H76W-200P8
H76W-200P3
H76W-200R
H76W-200R8
H76W-200R3
PN25.0MPa
H76H-250
H76W-250P
H76W-250P8
H76W-250P3
H76W-250R
H76W-250R8
H76W-250R3
GB/T9112～9124
HG20615～20635
SH3406PN2.0MPa
H76H-20C
H76W-20P8
H76W-20P3
H76W-20R8
H76W-20R3
PN5.0MPa
H76H-50
H76W-50P8
H76W-50P3
H76W-50R8
H76W-50R3
PN11.0MPa
H76H-110
H76W-110P8
H76W-110P3
H76W-110R8
H76W-110R3
PN15.0MPa
H76H-150
H76W-150P8
H76W-150P3
H76W-150R8
H76W-150R3
PN26.0MPa
H76H-260
H76W-260P8
H76W-260P3
H76W-260R8
H76W-260R3
PN42.0MPa
H76H-420
H76W-420P8
H76W-420P3
H76W-420R8
H76W-420R3
Class150
H76H-A1C
H76W-A1P8
H76W-A1P3
H76W-A1R8
H76W-A1R3
Class300
H76H-A3
H76W-A3P8
H76W-A3P3
H76W-A3R8
H76W-A3R3
Class600
H76H-A6
H76W-A6P8
H76W-A6P3
H76W-A6R8
H76W-A6R3
Class900
H76H-9
H76W-9P8
H76W-9P3
H76W-9R8
H76W-9R3
Class1500
H76H-15
H76W-15P8
H76W-15P3
H76W-15R8
H76W-15R3
Class2500
H76H-A25
H76H-A25P8
H76H-A25P3
H76H-A25R8
H76H-A25R3
主要
零件
材料閥體
WCB（A105）
ZG1Cr18Ni9Ti
CFB（304）
CF3（304L）
ZG1Cr18Ni12Mo2Ti
CF8M（316）
CF3M（316M）
閥擗
CF8
CF8
CF8
CF3
CF9M
CF8M
CF3M
目軸
2Cr13
1Cr18Ni9Ti
0Cr18Ni9
00Cr19Ni10
ZG1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
00Cr17Ni14Mo2
彈簧
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
00Cr19Ni10
00Cr17Ni14Mo2
00Cr17Ni14Mo2
00Cr17Ni14Mo2
適用工況
適月介質
水、蒸汽、
油品等硝酸等腐蝕性介質
強氧化性介質
醋酸等腐蝕性介質
屎素等腐
蝕性介質適用溫度（℃）
-29～425
-196～540
-196～425
-196～540

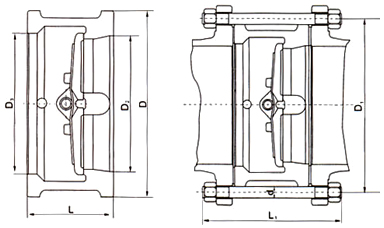

注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。七、H76對夾雙瓣旋啟式止回閥主要尺寸及重量壓力級
公稱通徑
R寸Cmm)
配管法蘭(供參考)
NPS
DN
L
D
D3
D2
重量(Kg)
螺栓孔中心口直徑D1
螺栓
數量螺栓直徑d
螺栓長度L
in
mm
RI
RJ
Cllass150
PN2.0MPa2
50
60
103
56
51
2
120.5
4
5/8
M16
140
155
21/2
65
67
122
73
65
3
139.5
4
5/8
M16
150
165
3
80
73
135
88
80
4
152.5
4
5/8
M16
160
175
4
100
73
173
108
102
6
190.5
8
5/8
M16
170
185
5
125
86
195
132
127
8
216.0
8
3/4
M20
190
205
6
150
98
220
160
152
13
241.5
8
3/4
M20
205
220
8
200
127
277
210
203
25
298.5
8
3/4
M20
240
255
10
250
146
337
266
254
39
362.0
12
7/8
M24
270
285
12
300
181
407
310
305
54
432.0
12
7/8
M24
310
325
14
350
184
448
355
350
80
476.0
12
1
M27
325
340
16
400
191
512
405
400
117
540.0
16
1
M27
340
355
18
450
203
547
455
450
138
578.0
16
11/8
M30
365
380
20
500
319
604
505
500
163
635.0
20
11/8
M30
385
400
24
600
222
715
605
600
331
749.5
20
3/4
M33
405
420
28
700
305
773
700
700
380
795.5
40
3/4
M20
455
-
30
750
305
824
750
746
425
846.0
44
3/4
M20
455
-
32
800
305
878
800
796
560
900.0
48
7/8
M20
460
-
36
900
368
983
910
898
640
1009.5
44
1
M24
540
-
42
1050
432
1142
1055
1050
960
1171.5
48
11/8
M27
625
-
48
1200
524
1302
1205
1200
1400
1335.0
44
5/8
M30
740
-
Class300
PN5.0MPa2
50
60
110
58
51
3
127.0
8
3/4
M16
155
175
21/2
65
67
128
73
65
4
149.0
8
3/4
M20
175
195
3
80
73
147
88
80
6
168.5
8
3/4
M20
190
210
4
100
73
179
108
102
8
200.0
8
3/4
M20
195
215
5
125
86
214
132
127
15
235.0
8
3/4
M20
215
,235
6
150
98
249
160
152
18
270.0
12
3/4
M20
230
250
8
200
127
305
210
203
31
330.0
12
7/8
M24
280
300
10
250
146
359
266
254
51
387.5
16
1
M27
315
335
12
300
181
420
310
305
77
451.0
16
11/8
M30
365
385
14
350
222
483
355
350
117
514.5
20
11/8
M30
410
430
16
400
232
537
405
400
190
571.5
20
11/4
M33
435
455
18
450
264
594
455
450
200
628.5
24
11/4
M33
475
495
20
500
292
652
505
500
265
686.0
24
11/4
M33
510
535
24
600
318
772
608
600
410
813.0
24
11/2
M39
560
585
30
750
368
882
740
735
660
921.0
36
13/8
M36
650
-
36
900
483
1044
880
873
1020
1089.0
32
15/8
M42
800
-
42
1050
568
1196
1045
1035
1540
1244.5
36
13/4
M45
920
-
48
1200
629
1365
1190
1179
2260
1416.0
40
17/8
M48
1010
-
