球式止回閥 名 稱： 球式止回閥
型 號： HQ44、HQ45
口 徑： DN200-DN1000
壓 力： 1.0mpa-1.6mpa
材 質： 鑄鋼、鑄鐵詳細說明
微阻球形止回閥 采用橡膠包皮球?yàn)殚y瓣，在介質的作用T可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可。可月于冷水、熱水、工業及生活污水等管網的水泵出口防止介質倒流。
一、主要技術參數
型號
公稱壓力
（MPa）殼體試驗
壓力（MPa）密封試驗
壓力（MPd)閥體材料
球體材料
HQ44 45X10
1.0
1.5
1.1
鑄鐵
碳鋼包膠
HQ44 45X16
1.6
2.4
1.76

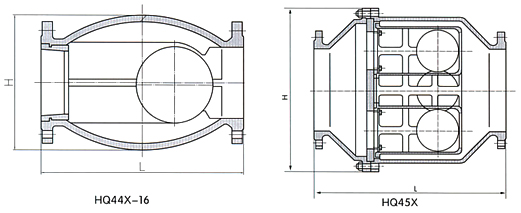

二、主要外形尺寸
HQ44X-10 16外尺寸(單球式)
公稱通徑
200
250
300
350
400
450
600
700
800
900
1000
L(mm)
550
650
750
850
950
1050
1350
1450
1650
1900
2100
H(mm)
510
570
640
715
815
825
1155
1260
1350
1660
1700
連接尺寸
法蘭連接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84標準
三、主要外形尺寸HQ45X-10 16外尺寸(多球式)
公稱通徑
200
250
300
350
400
450
500
600
700
800
900
1000
L(mm)
550
650
750
850
950
1050
1150
1350
1450
1650
1900
2100
H(mm)
510
570
640
715
815
825
980
1155
1260
1350
1660
1700
連接尺寸
法蘭連接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準
