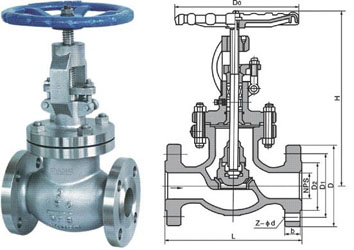

日標截止閥 名 稱： 日標截止閥
型 號： J41H-10K
口 徑： DN15-DN400
壓 力： 10k-20k
材 質： 鑄鋼、鑄鐵.不銹鋼詳細說明
日標截止閥
標準：
1.設計與制造按JIS B2071
2.結構長度按JIS B2002
3.法蘭連接尺寸按JIS B2212，2214
4.檢驗按JIS B2003試驗壓力
試驗項目 殼體試驗 密封試驗 上密封試驗 氣密封試驗 介質 水 氣 單位 MPa MPa MPa MPa 公稱壓力 10K 2.4 1.5 1.5 0.5-0.7 20K 5.8 4.0 4.0 主要零件材料
名稱 材料 閥體
閥蓋
閥瓣A216 WCB A352 LCB A217 WC6 A217 WC9 A217 C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M 閥桿 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L 閥桿螺母 ZcuAl10Fe3 Bronze 手輪 KTH350-10 螺柱 A193-B7 A320-L7 A193-B8 螺母 A194-2H A1 94-7 A194-8 主要連接尺寸
型號 規格 尺寸 inch DN L D D1 D2 b z-Φd H D0 J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY 1/2″ 15 108 95 70 52 12 4-Φ15 200 100 3/4″ 20 117 100 75 58 14 4-Φ15 205 120 1″ 25 127 125 90 70 14 4-Φ19 230 140 11/4″ 32 140 135 100 80 16 4-Φ19 240 140 11/2″ 40 165 140 105 85 16 4-Φ19 270 160 2″ 50 203 155 120 100 16 4-Φ19 300 200 21/2″ 65 216 175 140 120 18 4-Φ19 340 220 3″ 80 241 185 150 130 18 8-Φ19 360 240 4″ 100 292 210 175 155 18 8-Φ19 420 280 5″ 125 356 250 210 185 20 8-Φ23 460 350 6″ 150 406 280 240 215 22 8-Φ23 500 400 8″ 200 495 330 290 265 22 12-Φ23 590 450 10″ 250 622 400 355 325 24 12-Φ25 710 500 12″ 300 698 445 400 370 24 16-Φ25 810 550 14″ 350 787 490 445 415 26 16-Φ25 880 600 16″ 400 914 560 510 475 28 16-Φ27 940 650 主要連接尺寸
型號 規格 尺寸 (mm) inch DN L D D1 D2 b z- Φ d H D0 J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K 1/2″ 15 152 95 70 52 14 4- Φ 15 220 120 3/4″ 20 178 100 75 58 16 4- Φ 15 230 120 1″ 25 203 125 90 70 16 4- Φ 19 260 140 11/4″ 32 216 135 100 80 18 4- Φ 19 280 140 11/2″ 40 229 140 105 85 18 4- Φ 19 300 200 2″ 50 267 155 120 100 22 8- Φ 19 330 240 21/2″ 65 292 175 140 120 24 8- Φ 19 360 240 3″ 80 318 200 160 135 26 8- Φ 23 400 280 4″ 100 356 225 185 160 28 8- Φ 23 450 320 5″ 125 400 270 225 195 30 8- Φ 25 500 400 6″ 150 444 305 260 230 32 12- Φ 25 540 450 8″ 200 559 350 305 275 34 12- Φ 25 670 500 10″ 250 622 430 380 345 38 12- Φ 27 770 550 12″ 300 711 480 430 395 40 16- Φ 27 855 600 14″ 350 762 540 480 440 44 16- Φ 33 920 650 16″ 400 864 605 540 495 46 16- Φ 33 970 700 .jpg)
