直流式保溫截止閥 名 稱： 直流式保溫截止閥
型 號： BJ45
口 徑： DN15-DN150
壓 力： 1.0mpa-4.0mpa
材 質： 鑄鋼、不銹鋼詳細說明
BJ45直流式保溫截止閥
直流式保溫截止閥產品性能規范

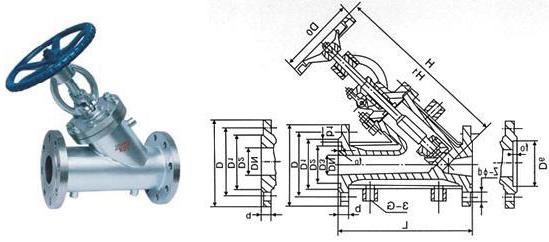

該閥適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。型號 公稱壓力PN(MPa) 試驗壓力 適用溫度 適用介質 保溫套壓力(MPa) 殼體 密封 BJ45W-25P 2.5 3.75 2.75 ≤200 硝酸類 ≤1.0 BJ45W-40P 4.0 6.0 4.4 BJ45W-64P 6.4 9.0 6.6 BJ45W-25R 2.5 3.75 2.75 硝酸類 BJ45W-40R 4.0 3.0 4.4 BJ45W-64R 6.4 9.0 6.6 I型主要外形尺寸和連接尺寸(II型法蘭大一級)
公稱壓力PN 公稱通徑DN 尺寸 L D D1 D2 D3 B1 fo B D6 3-G Z-Φd H H1 Do 2.5
4.015 170 105 75 55 35 8 4 16 51 3/8 4-Φ14 250 262 120 20 190 115 85 65 42 8 4 16 58 3/8 4-Φ14 292 308 140 25 210 135 100 78 50 8 4 18 66 3/8 4-Φ18 340 375 160 32 230 145 110 85 60 8 4 18 76 1/2 4-Φ18 338 375 160 40 260 160 125 100 72 8 4 20 88 1/2 4-Φ18 360 386 160 50 300 180 145 120 94 8 4 22 110 1/2 8-Φ18 410 450 240 65 340 195 160 135 105 8 4 22 121 1/2 8-Φ18 440 485 240 80 380 230 190 160 128 11 4.5 24 150 1/2 8-Φ23 540 600 280 100 430 270 220 188 154 11 4.5 28 176 1/2 8-Φ25 560 625 320 125 490 300 250 218 182 11 4.5 30 204 1/2 8-Φ25 625 737 360 150 550 330 280 248 212 11 4.5 32 204 1/2 12-Φ25 720 790 360 主要零件材料
零件名稱 閥體、閥蓋 閥瓣 墊片 BJ45W-25P、BJ45W-40P、BJ45W-64P 鉻鎳鈦鋼 鉻鎳鈦鋼+硬質合金 聚四氟乙烯 BJ45W-25P、BJ45W-40P、BJ45W-64P 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+硬質合金 聚四氟乙烯 .jpg)
