	二片式球閥
	名 稱： 二片式球閥 型 號： Q11F 口 徑： DN08-DN100 壓 力： 4.0mpa

詳細說明

二片式球閥產品應用：

廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。

性能規范

設計制造：按ANSI B16.34 檢驗測試：按API598
結構長度：按GB/T 15188.3-94
工作壓力：用于PN4.0MPa以下
溫度范圍：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
適用介質：（C）水、油品、氣（P）硝酸類 （R） 醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
產品規格：1/4"~3"
材料標準 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408

其他說明：

（C）（P）球體、閥桿采用SS304。本公司還可提供ASTM A351-CF3M（316L）、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。

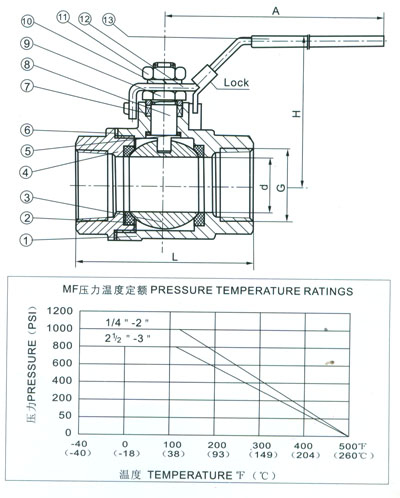

主要零件材料

序號	部分	材質
1	閥體	CF8 CF8M WCB
2	閥座 （MF）	增強聚四氟乙烯
3	球體	SS316 SS304 CF8 CF8M
4	閥蓋	CF8 CF8M WCB
5	墊片	對位聚苯
6	墊片	四氟乙烯
7	填料	四氟乙烯
8	閥桿	SS316 SS304
9	壓緊螺母	SS304
10	墊圈	SS304
11	螺母	SS304
12	手柄	SS304
13	手柄套	塑料

MP閥座采用對位聚苯。

主要尺寸 單位:毫米

SIZE	G	d	L	H	A
8	1/4"	10	52	50	100
10	3/8"	10	52	50	100
15	1/2"	15	60	52	105
20	3/4"	20	65	60	120
25	1"	25	75	65	130
32	11/4"	32	90	80	150
40	11/2"	38	100	87	165
50	2"	50	120	97	165
65	21/2"	64	147	128	240
80	3"	76	170	150	240
