卸灰球閥 名 稱： 卸灰球閥
型 號： FQ347AF
口 徑： DN200-DN600
壓 力： 1.6mpa
材 質： 鑄鋼、不銹鋼詳細說明
氣動卸灰球閥
卸灰球閥結構特點及用途：
本系列結構特點同噴煤球閥是控制含塵氣體、含顆粒液體、粉末等介質理想設備，主要適用于高爐除塵卸灰系統。
本系列球閥有氣動、液動、電動、蝸輪蝸桿等驅動。要主性能
型號
公稱壓力 MPa
強度試驗 MPa
密封試驗壓力 MPa
適用溫度℃
適用介質
Q347MF
0.6
0.9
0.66
≤350、150
煤粉、廢渣、
泥漿、煤灰等Q347MF
1.6
2.4
1.76
氣動裝置性能參數
公稱通徑
氣缸型號
供氣壓力
管接頭
動作時間
DN200～250
QYQGA200×250
0.40.6-MPa
H18×1.5
≤8S
DN300
QYQGA250×340
0.40.6-MPa
H27×2
≤8S
DN350～400
QYQGA300×460
0.40.6-MPa
H27×2
≤8S
DN500～600
QYQGA400×580
0.40.6-MPa
H27×2
≤8S
液壓裝置性能參數
公稱通徑
液壓型號
液壓系統壓力
管接頭
動作時間
DN200-300
QYDG100
4-6.3MPa
H18×1.5
≤15S
DN350-400
QYDG120
DN500-600
QYDG160
H27×2

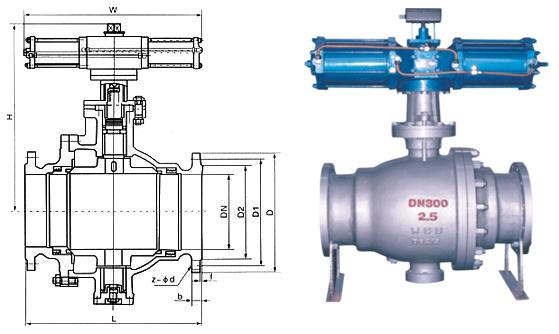

主要外形連接尺寸表
型號 公稱壓力PN 公稱通徑DN 200 250 300 350 400 5D0 600 蝸輪傳動傳動卸灰球閥Q347MF 0.6Mpa D 315 370 435 485 535 640 755 D1 280 335 395 445 495 6D0 705 L 500 600 700 800 900 1000 1100 L3 655 655 815 1043 1043 1243 1243 H 714 821 936 1010 1049 1240 1320 H1 270 330 374 414 431 515 595 b 22 24 24 26 28 30 30 n-φd 8-φ18 12-φ18 12-φ23 12-φ23 16-φ23 16-φ23 20-φ25 1.6MPa D 335 405 460 520 580 705 840 D1 295 355 410 470 525 650 770 L 500 600 700 800 900 1000 1100 L3 655 655 815 1043 1043 1243 1243 H 714 821 936 1010 1049 1240 1320 H1 270 330 374 414 431 515 595 b 30 32 34 38 40 46 54 n-φd 12-φ23 12-φ25 12-φ25 16-φ25 16-φ30 20-φ34 20-φ41 液動卸灰球閥Q747MF 1.6MPa D 335 405 460 520 580 705 840 D1 295 355 410 470 525 650 770 D2 265 320 375 435 485 608 718 L 500 600 700 800 900 1000 1100 L2 578 578 578 578 578 668 668 H 708 797 836 866 896 1101 1161 H1 270 330 374 414 431 515 595 b 30 32 34 38 40 46 54 z-d 12-φ23 12-φ25 12-φ25 16-φ25 16-φ30 20-φ34 20-φ41 氣動卸灰球閥Q647MF 1.6MPa M 18×1.5 18×1.5 18×1.5 18×1.5 18×1.5 27×2 27×2 D 335 405 460 520 580 705 840 D1 295 355 410 470 525 650 770 L 500 600 700 800 900 1000 1100 H 612 701 754 784 842 1010 1102 H1 270 330 374 414 431 515 595 b 30 32 34 38 40 46 54 n-φd 12-φ23 12-φ25 12-φ25 16-φ25 16-φ30 20-φ34 20-φ41 配用手動裝置 S-01 S-02 S-03 S-04 S-05 S-06 S-07 電動卸灰球閥Q947MF 1.6MPa D 335 405 460 520 580 705 840 D1 295 355 410 470 525 650 770 L 500 600 700 800 900 1000 1100 L1 225 300 322 400 450 500 550 L2 274 476 476 476 476 476 476 L3 216 400 400 400 4D0 400 400 L4 185 381 381 381 381 381 381 H 702 898 937 997 1027 1147 1207 H1 270 330 374 414 431 515 595 b 30 32 34 38 40 46 54 n-φd 12-φ23 12-φ25 12-φ25 16-φ25 16-φ30 20-φ34 20-φ41 配用電動置 DQ200A QB4400 QB4000 QB44000 QB45000 Q856000 相關產品
