四通換向球閥 名 稱： 四通換向球閥
型 號： Q46F
口 徑： DN50-DN600
壓 力： 1.0mpa-4.0mpa
材 質： 鑄鋼、不銹鋼詳細說明
四通換向球閥結構特點

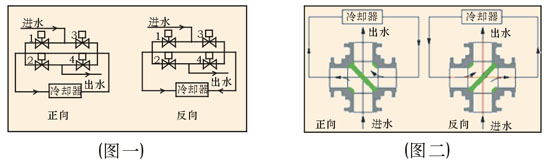

該四通換向球閥，一 閥實現正反供水切換，每轉90 ，供水方式切換一次，以前需四個閥門，供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉(圖一)，現用一臺四通球閥(圖二)替代，操作方便。
型號、材料及主要參數

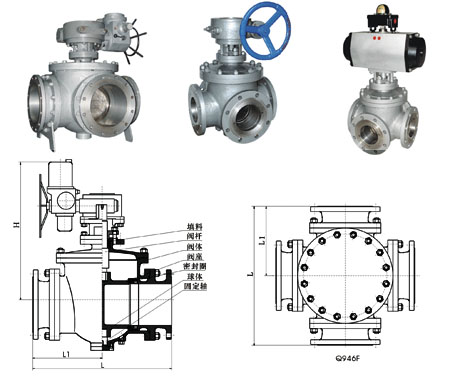

產品型號 Q46F-10C-40 Q46F-10P-40P 閥體 WCB CF8 球體 CF8 CF8 閥桿/固定軸 2Cr13 304 密封圈 PTFE PTFE 閥座 2Cr13 2Cr1+STL 填料 PTFE+O形圈 PTFE+O形圈 適用介質 水、油、蒸汽等 水、油、蒸汽等 適用溫度 -29-200℃ -29-200℃ 蝸輪四通換向閥 ZQ后插入“3”表示，示例：ZQ346F-16C 氣動四通換向閥 ZQ后插入“6”表示，示例：ZQ646Y-150LbC 電動四通換向閥 ZQ后插入“9”表示，示例：ZQ946Y-100 四通換向球閥的外形尺寸PN10-40
公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400 500 600 L 240 260 280 320 380 440 670 760 850 980 1080 1360 1750 L1 120 130 140 160 190 220 335 380 425 490 540 680 875 H 325 335 360 370 420 440 49 520 610 700 800 900 1000 相關產品
