鏈輪對夾式刀形閘閥 鏈輪對夾式刀形閘閥 詳細說明
鏈輪對夾式刀形閘閥:
鏈輪對夾式刀形閘閥主要性能規(guī)范
Chief Proprty And Specifieation公稱壓力（MPa）
Normal Pressure0.6、1.0、1.6 (150LB) 殼體試驗（MPa）
Shell Test0.9、1.5、2.4 密封試驗（MPa）
Seal Teat0.66、1.1、1.8 工作溫度
Working Temperation≤100℃ 使用介質
Applicable Medium紙漿、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion鏈輪對夾式刀形閘閥主要零部件材質
Material Of Main Part體、蓋Body、Bonnet 不銹鋼、碳鋼、灰鑄鐵
S.S、C.S、C.I閘板Disc 碳鋼、不銹鋼
C.S、S.S閥桿Stem 不銹鋼
S.S密封面Sealing 橡膠、四氟、不銹鋼、硬質合金

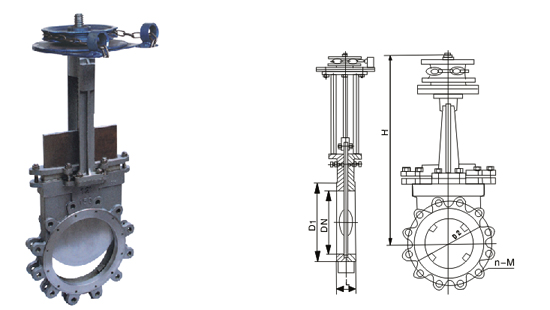

Rubber、PTFE、S.S、Carbide Alioy鏈輪對夾式刀形閘閥主要外形及連接尺寸
Main External And Connecting Dimensions(mm)MPa DN L D D1 D2 H N-M D0 1.0 50 40 160 125 100
285 4-M16 200 65 48 180 145 120 298 4-M16 200 80 50 195 160 135 315 4-M16 220 100 60 215 180 155 365 8-M16 240 125 60 245 210 185 400 8-M16 240 150 62 280 240 210 475 8-M20 280 200 76 335 295 265 540 8-M20 320 250 76 390 350 320 630 12-M20 360 300 80 440 400 368 780 12-M20 400 350 85 500 460 428 885 16-M20 450 400 93 565 515 482 990 16-M22 450 450 93 615 565 532 1100 20-M22 500 500 130 670 620 585 1200 20-M22 500 600 130 780 725 685 1450 20-M27 600 700 135 895 840 800 1700 24-M27 600 800 140 1010 950 905 2000 24-M30 680 900 140 1110 1050 1005 2300 28-M30 680 1000 150 1220 1160 1115 2600 28-M30 1200 160 1450 1380 1325 2900 32-M36 1400 180 1675 1590 1525 36-M39 本產品適用法蘭: 國標JB 0.6mpa 1.0mpa 1.6mpa 美標ANSI 125LB 150LB 德標DIN 125LB 150LB 日標JIS 5k 10k
