絲口鍛鋼閘閥、焊接式鍛鋼閘閥 絲口鍛鋼閘閥、焊接式鍛鋼閘閥 詳細說明
絲口鍛鋼閘閥、焊接式鍛鋼閘閥: 絲口鍛鋼閘閥、焊接式鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r(shí)也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋螺紋連接，內壓自密封環密封。
閘閥設計結構與說明特征
閘閥的設計與API602，BS5352和ASME B16.34。檢驗與測試按API598，標記按MSS-SP-25。采用以下結構;
1.全徑或縮徑
2.明桿支架式（OS&Y）
3.自定心壓板壓套式
4.螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
5.承插端符合ASME B16.11
6.螺紋連接端（NPT）符合ANSI/ASME B1.20.1

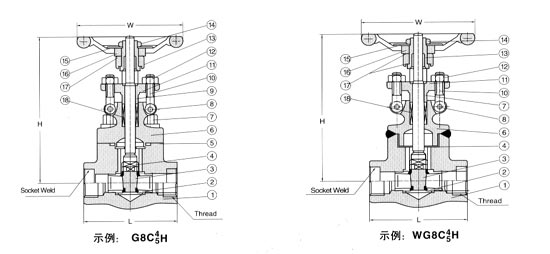

鍛鋼閘閥 800Lb
序號零件名稱CS to ASTMAS to ASTMSS to ASTMType A105NType F22Type F304(L)Type F316(L)1閥體A105NA182 F22A182 F304(L)A182 F316(L)2閥座A276 420A276 304A276 304(L)A276 316(L)3閘板A182 F430A182 F304A182 F304(L)A182 F316(L)4閥桿A182 F6aA182A182 F304(L)A182 F316(L)5墊片316夾柔性石墨316夾PTFE6閥蓋A105NA182 F22A182 F304(L)A182 F316(L)7閥蓋 螺栓A193 B7A193 B16A193 B8A193 B8M8圓柱銷A276 420A182 F3049填料壓套A276 410A182 F304(L)A182 F316(L)10活節螺栓A193 B7A193 B16A193 B8A193 B8M11填料壓板A105A182 F11A182 F304(L)A182 F316(L)12螺母A194 2HA194 4A194 8A194 8M13閥桿螺母A276 42014鎖緊螺母A194 2HA194 4A194 8A194 8M15銘牌SS16手輪A19717潤滑墊片A473 43118填料柔性石墨PTFE適用介質水、蒸汽、油品等水、蒸氣、油品等硝酸、醋酸等適用溫度-29°C～425°C-29°C～550°C-29°C～200°C注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；尺寸和重量（Kg）
NPS縮徑3/81/23/4111/411/22/全徑/3/81/23/4111/411/22L92111111120120140178210H（開）169197197236246 283330354W100125125160160180200240重量螺栓式2.54.34.26.68.812.517.223.5焊接式2.44.24.06.38.712.117.222.0900Lb～2500LB

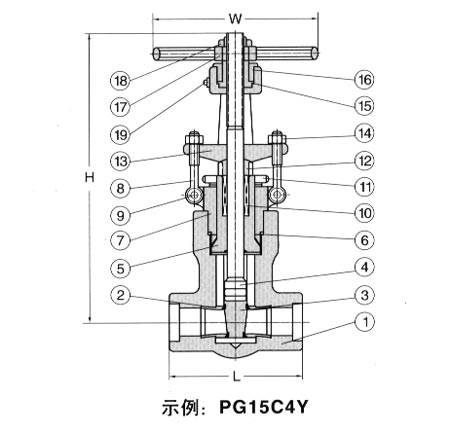

自密封鍛鋼閘閥 900Lb～2500Lb
標準材質明細表
序號零件名稱CS to ASTMAS to ASTMSS to ASTMType A105NType F22Type F304(L)Type F316(L)1閥體A105NA182 F22A182 F304(L)A182 F316(L)2密封環A276 420A276 304A276 304(L)A276 316(L)3閘板A182/F430A182 F304A182 F304(L)A182 F316(L)4閥桿A182 F6aA182 F304A182 F304(L)A182 F316(L)5密封座A105NA182 F304A182 F304(L)F316(L)6密封環F182 F304A182 F304A276 304LA276 316L7閥蓋A105NA182 F22A182 F304(L)A182 F316(L)8活節螺栓A193 B7A193 B16A193 B8A193 B8M9圓柱銷A276 F420A182 F30410填料柔性石墨PTFE11提升螺母A194 2HA194 4A194 8A194 8M12填料壓套A276 F420A182 F30413填料壓板A105A182 F30414螺母A194 2HA194 4A194 8A194 8M15閥桿螺母A276-42016軸承壓蓋A194 2HA194 4A194 8A194 8M17手輪A19718鎖緊螺母A194 2HA194 4A194 8A194 8M19黃銅油杯Brass適用介質水、蒸汽、油品等水、蒸氣、油品等硝酸、醋酸等適用溫度-29°C～425°C-29°C～550°C-29°C～200°C注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；尺寸和重量（Kg）
NPS1/2″3/4″1″11/4″11/2″2″L900-150Lb1401401401781782162500Lb186186186232232279H(開)321321321380414502W160160180200250280重量900Lb-1500Lb11.510.810.519.621.055.42500Lb12.311.610.826.028.460.0
序號零件名稱CS to ASTMAS to ASTMSS to ASTMType A105NType F22Type F304(L)Type F316(L)1閥體A105NA182 F22A182 F304(L)A182 F316(L)2閥座A276 420A276 304A276 304(L)A276 316(L)3閘板A182 F430/F410A182 F304A182 F304(L)A182 F316(L)4閥桿A182 F6aA182 F22A182 F304(L)A182 F316(L)5墊片316夾柔性石墨316夾PTFE6閥蓋A105NA182 F22A182 F304(L)A182 F316(L)7閥蓋 螺栓A193 B7A193 B16A193 B8A193 B8M8圓柱銷A276 420A182 F3049填料壓套A276 410A182 F304(L)A182 F316(L)10活節螺栓A193 B7A193 B16A193 B8A193 B8M11填料壓板A105A182 F11A182 F304(L)A182 F316(L)12螺母A194 2HA194 4A194 8A194 8M13閥桿螺母A276 42014鎖緊螺母A194 2HA194 4A194 8A194 8M15銘牌SS16手輪A19717潤滑墊片A473 43118填料柔性石墨PTFE適用介質水、蒸汽、油品等水、蒸氣、油品等硝酸、醋酸等適用溫度-29°C～425°C-29°C～550°C-29°C～200°C注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；尺寸和重量（Kg）
NPS縮徑3/81/23/4111/411/22/全徑/3/81/23/4111/411/22L797992111120120140178H（開）158158169197236246283330W100100100125160160180200重量螺栓式2.12.02.34.35.96.911.115.2焊接式1.81.72.03.85.16.110.214.2900Lb～1500Lb

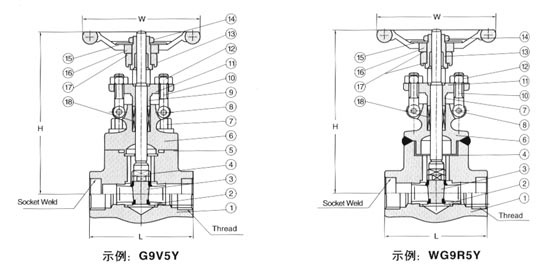

鍛鋼閘閥 900Lb～1500Lb
