內螺紋閘閥 內螺紋閘閥 詳細說明
內螺紋閘閥概述：
一、應用規范公稱壓力：2.5MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G?NPT.BSPT.BSP.DIN259/2999

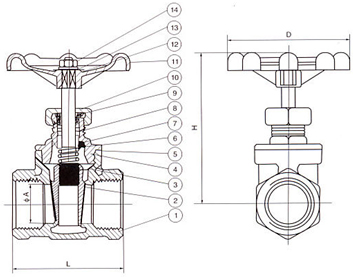

二、內螺紋閘閥主要零件材料序號NO.
零件名稱
材質
1
閥體
不銹鋼CF8M/CF8
2
閘板
不銹鋼CF8M/CF8
3
閥桿
不銹鋼SS316/304
4
閥蓋
不銹鋼CF8M/CF8
5
填料
聚四氟乙烯
6
止推墊片
不銹鋼SS304
7
閥桿架
不銹鋼SS316/SS304
8
填料
聚四氟乙烯PTFE
9
螺母
不銹鋼SS304
10
填料壓蓋螺母
不銹鋼SS316/SS304
11
手輪
鋁合金
12
銘牌
鋁
13
手輪墊片
不銹鋼SS304
14
手輪螺母
不銹鋼SS304
三、內螺紋閘閥主要連接尺寸及重量SIZE
1/2″
3/4″
1″
11/4″
11/2″
2″
A
15
20
25
32
38
50
H
90
97
108
120
146
163
L
55
60
65
75
85
95
D
70
70
80
80
90
100
