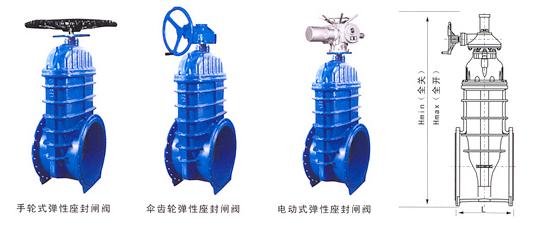

大口徑彈性座封閘閥 大口徑彈性座封閘閥 詳細說明
大口徑彈性座封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕,幾何尺寸精確的特點,閘板具有互換的功能,加裝螺旋傘齒輪省力機構,一人可非常輕松自如地開關,也可根據用戶的要求加裝開閉指示柱,或電動、氣動系統、市政建設及礦山、冶金、電廠等行業。大口徑彈性座封閘閥概述:一、主要零部件材料NO.
零件名稱
材質
1
閥體
灰鑄鐵、球墨鑄鐵、鑄鋼
2
閘板
球墨鑄鐵外覆三元乙丙或丁腈橡膠
3
內六角螺栓
碳化處理
4
密封圈
三元乙丙或丁腈橡膠
5
閥蓋
灰鑄鐵、球墨球鐵、鑄鋼
6
閥桿
不銹鋼
7
“O”形密封圈
丁腈橡膠
8
止推軸承
錫青銅
9
螺栓
碳鋼、合金鋼
10
壓蓋
球墨鑄鐵、鑄鋼
11
防塵罩
丁腈橡膠
12
手輪
可鍛鑄鐵
二、主要技術參數公稱壓力:1.0~2.5MPa
公稱通徑:500~1200mm
工作溫度:0~120℃
適用介質:水、油、氣等
法蘭標準:GB/T17241.6GB9113
試驗標準:GB13927API598
三、主要連接外型尺寸DN
500
600
700
800
900
1000
1200
L
457
508
660
720
780
840
960
Hmin(全關)
1480
1665
2200
2800
2800
3000
3000
Hmax(全開)
165
1900
2350
2950
2950
3150
3150
H(電動)
電動裝置可由用戶指定
