消防卡箍蝶閥 名 稱： 消防卡箍蝶閥
型 號： 消防卡箍蝶閥
口 徑： DN50-DN300
壓 力： 0.6mpa-1.0mpa
材 質： 鑄鋼、鑄鐵詳細說明
消防卡箍蝶閥

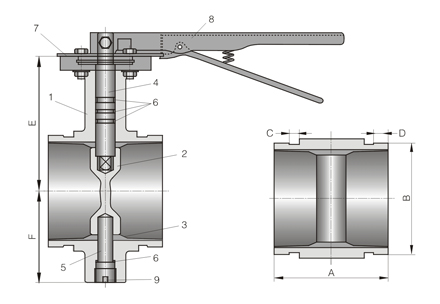

主要零部件材料
序號 名稱 國標標準 1 閥體 球鐵 QT450-10 2 閥板 球鐵 QT450-10 3 橡膠 EPDM 4 上軸 不銹鋼 1Cr13 5 下軸 不銹鋼 1Cr13 6 O形圈 丁腈 7 定位齒盤 碳鋼 45# 8 手柄 瑪鋼 9 絲堵 碳鋼 45# 外形連接尺寸
規格 尺寸 (mm) mm inch A B C D E F 50 2 81 60 8 16 85 57 65 2.5 97 73 8 16 106 65 80 3 97 89 8 16 113 75 100 4 116 114 10 16 135 90 125 5 148 141 10 16 148 110 150 6 148 168 10 16 181 124 200 8 134 219 11 19 204 155 250 10 159 273 13 19 230 190 300 12 166 324 13 19 270 230 .jpg)
