對夾襯膠蝶閥 名 稱： 對夾襯膠蝶閥
型 號： D71J
口 徑： DN40-DN150
壓 力： 0.6mpa-1.6mpa
材 質： 鑄鋼、鑄鐵.不銹鋼詳細說明
對夾襯膠蝶閥
部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、手輪一、用途密封圈材料代號
適用溫度
適用介質
NR
≤85℃
水、空氣、酸堿類
CR
≤85℃
水、煤氣、酸堿類
NBR
≤100℃
水、油品
EPDM
≤120℃
水、蒸汽、一般酸堿類
FKM
≤150℃
水、蒸汽、強酸堿類
二、材料閥體
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿
碳鋼鍍鎳磷、不銹鋼
閥座密封圈
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
手柄
鋁合金、碳鋼
壓力等級：PN（MPa） 1.0 1.6三、測試襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5

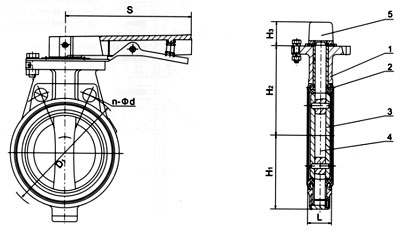

密封：PN×1.1四、主要尺寸參數公稱通徑
DN公稱壓力
MPa工作壓力
MPaL
mmD
mmD1
mmn-Φd
mmH1
mmH2
mmS
mmH3
mm質量
Kg/kilos40
1.6
1.0
1.6
1.0
33
150
110
4-18
55
100
235
27
2
50
43
165
125
4-18
64
120
235
27
2.5
65
46
185
145
4-18
80
120
235
27
4.5
80
46
200
160
8-18
112
130
265
27
5.5
100
52
220
180
8-18
90
145
265
27
6.5
125
56
250
210
8-18
112
160
365
32
11.5
150
56
285
240
8-22
135
175
365
32
13.5
.jpg)
夾襯膠蝶閥.jpg)
設計與制造：GB12238
結構長度：GB12221（20系列）
法蘭連接尺寸：GB4216相關產品
