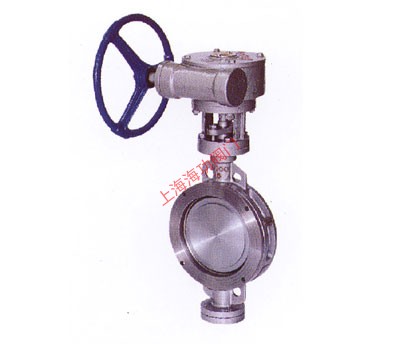

對夾式蝸輪硬密封蝶閥 詳細說明
我廠引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
產品特點：
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
主要技術參數 公稱通經DN（mm)50～2000公稱藥理PN（MPa)0.61.01.62.5密封試驗(MPa)0.661.11.762.75強度試驗(MPa)0.91.52.43.75適用溫度碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃適用介質水、空氣、天然氣、油品及弱腐蝕性流體泄漏率符合GB/T13927-92標準驅動方式蝸輪傳動、電動、氣動、液動主要零部件材料 零件名稱材料閥體WCB、合金鋼、不銹鋼、QT450-10蝶板WCB、合金鋼、不銹鋼、QT450-10閥軸2Cr13不銹鋼、合金鋼密封圈不銹鋼圈填料柔性石墨采用標準 制造標準JB/T 8527-97法蘭標準GB9113-2000結構長度標準GB12221-89檢驗標準GB/T 13927-92D373H-10/16/25/蝸輪傳動對夾式硬密封蝶閥主要外形連接尺寸 （單位:mm） 公稱通經(DN)
主要尺寸法蘭尺寸和螺栓規格1.0MPa1.6MPa2.5MPaLHH1D14-Ф－MD14-Ф－MD14-Ф－M
5043350112125Ф18125Ф18125Ф186546370115145Ф18145Ф18145Ф188049380120160Ф18160Ф18160Ф1810056420138180Ф18180Ф18190Ф2312564460164210Ф18210Ф18220Ф2715070555175240Ф23240Ф23250Ф2720071605208295M20295M20310M2425076680243350M20355M24370M2730083800283400M20410M24430M2735092835310460M20470M24490M30400102915340515M24525M27550M33450114960380565M24585M27600M335001271020410620M24650M30660M336001541225470725M27770M33770M367001651355550840M27840M33875M398001901470640950M30950M36990M4590020315457101050M301050M361090M45100021617957701160M331170M391210M52120025419658901380M361390M451420M52相關產品
