三通隔膜閥 名 稱： 三通隔膜閥
型 號： G49
口 徑： DN25-DN80
壓 力： 1.0mpa
材 質： 鑄鋼、鑄鐵詳細說明
一、三通隔膜閥用途：
三通隔膜閥用途：三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0二、三通隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵三、三通隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1四、三通隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。五、G49J三通隔膜閥主要尺寸及重量：
DN
mm公稱壓力
MPa工作壓力
MPaL
（mm）D
（mm）D1
（mm）n-φd
（mm）F
（mm）H1
（mm）H2
（mm）D0
（mm）質量
25
1．0
1．0
160
96
115
85
4-14
108
120
66
5．5
32
180
118
135
100
4-18
138
157
96
8．5
40
200
135
145
110
4-18
147
167
96
12．5
50
230
150
160
125
4-18
167
192
96
17
65
290
182
180
145
4-18
194
229
165
24．5
80
310
210
195
160
4-18
212
252
230
33．5
.jpg)

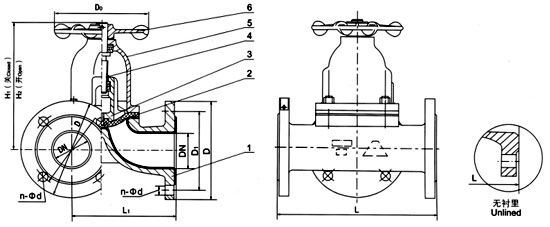

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪
