柱塞式放料閥 名 稱： 柱塞式放料閥
型 號： 柱塞式放料閥
口 徑： DN25-DN250
壓 力： 1.6mpa
材 質： 鑄鋼、不銹鋼詳細說明
柱塞閥用于對反應器，各種容器以及管線施放放料和無死區關斷操作。對于需要閥門全排量工作的系統，柱塞閥比之放料閥更適用。由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，柱塞閥可應用于漿體工藝介質。設計多樣化，可與各種容器的出口對接。管線取樣和放料。低溫應用配備聚氟乙烯、石墨徑向密封，高溫應用采取金屬密封。各種操作方式可供選擇，例如手動、氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪）、電動、液動等。只要柱塞閥就可提供全排量狀態工作。本標準規定了手動柱塞式不銹鋼放料閥的類型，技術要求及標記。本標準適用于化工、石油化工裝備所有帶有攪拌器的反應釜之放料及取樣。主要設備性能（一）、耐腐蝕性1.聚四氟乙烯與金屬黏結性優良，抗拉性一般，耐稀酸、濃酸等2.使用介質容易顆粒、油品、紙漿、二氧化碳（不銹鋼材質的最低使用溫度為-100℃，最高使用溫度為232℃）3.嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃濃度＞30%）（二）、不銹鋼的一般工作溫度（介質溫度）為-5~225℃（三）、公稱壓力為0.6Mpa（四）、通徑范圍：25~250mm維護保養和安裝使用注意事項1. 閥門應整齊地存放在通用干風燥庫房內，嚴禁堆置或露天存放，保持活塞面上無污垢、泥沙等，但應注意活塞面不要與金屬物碰撞或用金屬敲擊。閥門通徑兩端須用盲板堵塞。2. 安裝前須仔細檢查閥門，并清除閥門在運輸、存放過程中造成的損害。3. 在安裝時應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。檢查填料于活塞是否密封度良好，不得私自拆裝，要技術人員的指導下。4. 閥門應安裝在無劇烈震動和沖擊的地方，以及使用閥門無損害的場地。5. 閥門安裝后檢查各部螺釘是否擰緊。6. 出料當受阻塞時，可以使用金屬桿或硬性工具疏通，不得使用金屬桿或硬性工具。7. 應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。8. 根據介質性能及使用期，應經常檢查活塞面和填料磨損情況，一面泄漏。如發現有損壞應及時更換再使用。活塞面和油杯處應加潤滑油。9. 若發現閥門面有損壞時應立即停用，可用專門材料修補患處，或委托有關生產單位生產。可能發生的故障，原因及消除方法可能發生的故障
發生故障的原因消除方法1.法蘭連接部分泄漏1．法蘭連接螺栓沒有擰緊或松緊不均勻。1.將螺栓送開重新均勻擰緊。2.石墨失效。2.更換石墨.2.密封面泄漏1.密封面間附有污物。1.清洗密封面。2.密封面有損傷。2.重新修磨。3.閥桿轉動不靈活1.閥芯蓋接角太緊或軸承磨損。1.調整填料松緊度或更換軸度。2.閥桿與閥桿螺母間有雜物可阻，螺紋部分損壞。2.拆開清洗或修復螺紋損壞部分。3.電動裝置出現故障。3.按說明書檢查并修復。.jpg)
主要零件材料

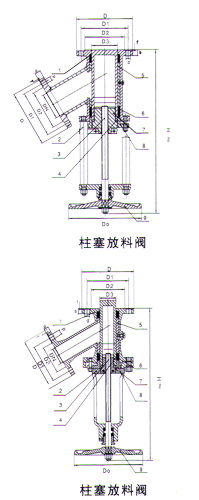

1. 閥體2. 支架：ZG1Cr18Ni9Ti、CF8(304)、CF3（304L）、ZG1Cr18Ni12Mo2Ti、CF8M（316）、WCB3. 閥桿4. 活塞筒5. 缸套：1Cr18Ni9Ti、00Cr19Ni11（304L）、1Cr18Ni12Mo2Ti、2Cr13、Cr17Ni14Mo2(316L)、00Cr17Ni17Mo2(316L)6. 填料：石墨7. 閥芯蓋：銅8. 填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11（304L）、1Cr18Ni12Mo2Ti、2Cr13、0Cr17Ni12Mo2(316L)9. 手輪：可鍛鑄鐵、球墨鑄鐵或鋼。主要外形尺寸（法蘭尺寸按GB9113.3PN1.6Mpa）口徑
DNHD0DD1D2D3bfd連接螺栓規格數量公稱壓力PN Mpa(1.6)2528616011585652516314M12×432300160140100763218318M16×440355180150110844018318M16×4503741801651251005018318M16×4654652201851451186520318M16×4824802502001601327620318M16×41006202802201801569522318M16×412564030025021018412522318M16×415078232028524021115024322M20×820096036034029526620024322M20×12250102750040535531925026326M24×12相關產品
