美標壓力平衡式倒裝油密封旋塞閥 名 稱： 美標壓力平衡式倒裝油密封旋塞閥
型 號： 美標壓力平衡式倒裝油密封旋塞閥
口 徑： DN15-DN350
壓 力： 150Lb～900Lb
材 質： 鑄鋼、不銹鋼詳細說明
美標壓力平衡式倒裝油密封旋塞閥◆產品結構特點
美標壓力平衡式倒裝油密封旋塞閥適用于公稱壓力CLASS150～1500LBS，工作溫度-29～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；2、倒裝壓力平衡的結構，開關動作輕；
3、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能；
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
◆技術規范
結構形式 BC 驅動方式 手動 電動 設計標準 API599、API6D 結構長度 ASME B16.10 連接法蘭 ASME B16.5 試驗和檢驗 API598.API 6D ◆產品性能規范
公稱壓力(LB) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質 150 3.0 2.2 ≤180℃ 水、蒸汽、油品等 300 7.5 5.5 600 15.0 11.0 900 22.5 16.5 .jpg)

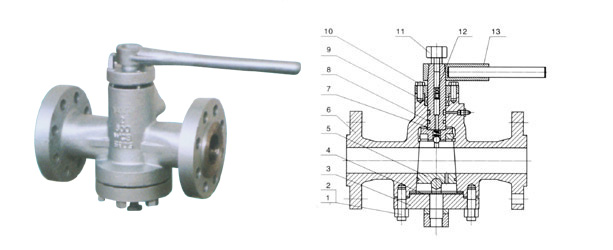

◆主要零部件材質
序號 名稱 材質 1 雙頭螺栓 ASTM A194-2H、A194-8、A194-8M 2 六角螺母 ASTM A194-2H、A194-8、A194-8M 3 閥蓋 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 4 墊片 柔性石墨+不銹鋼 5 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 6 閥體 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 7 閥桿 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 8 “O”型圈 丁腈橡膠NBR 9 填料 柔性石墨 10 填料壓蓋 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 11 加油嘴 12 止回閥 13 手柄 ASTM A47-32510、A216 WCB .jpg)

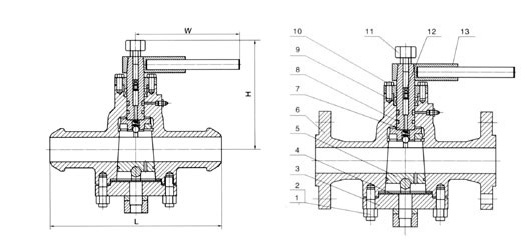

型號 YDAX47-150LB 壓力等級 150LB 口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381 H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590 W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380 重量 10 12 14 17 19 21 29 33 48 75 98 125 171 230 370 注:四寸及以上為蝸輪操作4"
型號 YDAX47-300LB 壓力等級 300LB 口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762 H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590 W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380 重量 12 14 16 19 21 24 31 36 61 86 130 190 255 380 560 注:四寸及以上為蝸輪操作4"
.jpg)

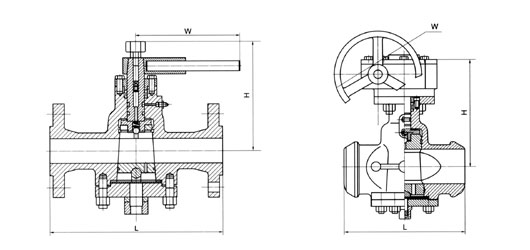

型號 YDAX47-600LB 壓力等級 600LB 口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889 H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590 W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380 重量 14 16 18 20 24 29 35 47 91 129 210 320 660 920 1250 注:四寸及以上為蝸輪操作4"
型號 YDAX47-900LB 壓力等級 900LB 口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029 H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590 W 400 400 500 60 600 820 1000 1000 300 300 320 320 350 380 380 重量 17 29 21 24 30 37 44 65 110 160 255 380 810 1050 1460 注:四寸及以上為蝸輪操作4"
