軌道旋塞閥 名 稱： 軌道旋塞閥
型 號： 軌道旋塞閥
口 徑： DN15-DN350
壓 力： 150Lb～900Lb
材 質： 鑄鋼、不銹鋼詳細說明
軌道旋塞閥◆產品結構特點
軌道旋塞閥(將軍閥)將軍閥適用于公稱壓力CLASS150-900LBS，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理，密封可靠，性能優良、造型美觀。2、它的密封性是通過閥片四周的密封圈來實現的。獨特的燕尾槽保護和固定密封圈。
3、雙向流動，安裝使用更方便。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
◆將軍閥的工作原理
當閥門全開的狀態下,塞子的通道興閥體的通道對齊,能保證理想的最低壓力降.當轉動手輪,塞子將朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉.
當手輪向反方向轉動時,首先使塞子向上運動,使閥片于閥座脫離,繼續轉動手輪,使塞子帶動閥片轉動90度,最后塞子的通道于閥體的通道對齊,使閥門處于全開的狀態.
該閥門的優點是閥門在開啟的過程中,閥片和閥座處于脫離狀態,開關的過程是零摩擦,不會使密封面磨損,同時密封采用軟密封,使密封在關閉時為零泄露。
◆技術規范
結構形式 BB-BG 驅動方式 手輪、傘齒輪、手柄 設計標準 API599、API6D 結構長度 ASME B16.10 連接法蘭 ASME B16.5 試驗和檢驗 API598.API6D 注：閥門連接法蘭尺寸可根據用戶要求設計制造。
◆產品性能規范公稱壓力(LB) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質 150 3.0 2.2 ≤180℃ 水、蒸汽、油品等 300 7.5 5.5 600 15.0 11.0 900 22.5 16.5 .jpg)

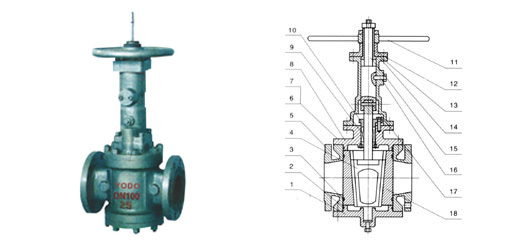

◆主要零部件材質
序號 名稱 材質 1 下蓋 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M 2 O型圈 丁腈橡膠 3 密封圈 氟橡膠 4 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M 5 閥體 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M 6 閥栓 ASTM A193-B7,A320-B8,A193-B8M 7 六角螺母 ASTM A194-2H,A194-8,A194-8M 8 閥蓋 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M 9 填料 柔性石墨+不銹鋼 10 填料壓蓋 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M 11 手輪 ASTM A536 Gr.60-40-18、A216-WCB 12 閥桿螺母 銅合金 13
閥桿螺母蓋 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M 14 支架 ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M 15 閥桿 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M 16 導向螺栓 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M 17 銷 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M 18 閥片 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M .jpg)
型號 YDAOX43-150 壓力等級 150LB 口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381 H 230 260 300 340 380 435 460 490 525 570 625 700 780 870 980 W 120 140 140 180 200 220 260 280 300 340 40 450 450 500 500 重量 10 12 14 19 21 28 34 39 75 95 135 200 255 415 650 型號 YDAOX43-300 壓力等級 300LB 口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762 H 230 260 300 340 380 435 460 490 525 570 625 700 780 870 980 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量 11 13 20 27 31 37 44 60 82 115 165 225 305 405 650 .jpg)
型號 YDAOX43-600 壓力等級 600LB 口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889 H 230 260 300 340 380 435 460 490 525 570 625 700 780 870 980 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量 13 15 22 29 34 41 54 68 99 128 191 258 430 650 870 型號 YDAOX43-900 壓力等級 900LB 口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029 H 230 260 300 340 380 435 460 490 525 570 625 700 780 870 980 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量 15 19 24 32 38 47 62 75 115 147 220 379 490 720 1020 相關產品
