電動柱塞閥 名 稱： 電動柱塞閥
型 號： UJ941H、U941SM
口 徑： DN50-DN500
壓 力： 1.6mpa-2.5mpa
材 質： 鑄鋼、不銹鋼詳細說明

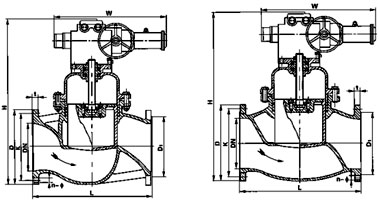

一、主要連接、結構尺寸DN(mm)
尺寸（UJ941H） U941SM
50
65
80
100
125
150
200
250
300
350
400
450
500
L
230
290
310
350
400
480
600
730
850
980
1100
1200
1250
型號
SMC-03
SMC-00
SMC-00
SMC-00
SMC-0
SMC-1SMC-0
SMC-1SMC-1
SMC-1
SMC-2SMC-1
SMC-2SMC-1
SMC-2SMC-1
SMC-2
SMC-3
W
865
910
910
910
940
1052940
10521052
1052
11501052
11501052
11501150
1150
D
165
185
200
235
270
300
360
（375）425
（450）485
（515）555
（580）620
（666）670
（685）730
（755）K
125
145
160
190
220
250
310
（320）370
（385）430
（450）490
（510）550
（585）600
（610）660
（670）D1
99
118
132
156
184
211
274
（284）330
（345）389
（409）448
（465）503
（535）548
（560）609
（615）t
20
22
24
24
26
28
30
（34）32
（38）34
（42）38
（46）40
（50）42
（50）44
（52）n-φ
4-18
8-18
8-18
8-22
8-26
8-26
12-26
（12-30）12-30
（12-33）16-30（16-33）
16-33
（16-36）16-36
（16-39）20-36
（20-39）20-36
（20-42）二、本廠生產的電動柱塞閥所需的力距參數表DN(mm)
尺寸U941SM-25(40)?? (N.m)
50
65
80
100
125
150
200
250
300
350
400
450
500
PN2.5
120
220
240
320
480
550
1100
1400
1500
1800
2400
3000
4000
PN4.0
250
300
340
500
600
1000
2000
2600
2800
3400
4000
5000
5800
三、SMC系列閥門電動裝置技術參數DN(mm)
尺寸允許輸出轉矩（N.m）
速比范圍
允許推力（KN）
允許閥桿直徑（㎜）
參考重量（㎏）
SMC-04
110
18-90
35
26
40-45
SMC-03
270
15-130
45
38
60-70
SMC-00
500
11-148
90
50
100-110
SMC-0
970
12-198
150
65
130-150
SMC-1
1800
13-230
250
76
170-185
SMC-2
2700
10-200
300
89
190-210
SMC-3
5800
11-200
600
127
480-520
四、SMC系列典型規格技術參數DN(mm)
尺寸輸出轉矩
（N.m）輸出轉速
（r/min）電機功率
（kw）電機堵轉電流
SMC-04
110
18
0.2
7.42
110
36
0.3
9.31
SMC-03
200
18
0.4
12.04
270
24
0.6
17.15
SMC-00
500
18
0.6
17.15
500
36
1.5
38.85
SMC-0
700
18
1.1
29.68
970
18
1.5
38.85
SMC-1
1200
12
1.5
38.85
1200
24
2.2
50.82
1800
12
2.2
50.82
SMC-2
1800
24
3.0
65.03
200
12
2.2
50.82
2700
12
3.0
65.03
SMC-3
4000
12
4.0
74.20
5800
12
5.5
91.63
.jpg)
注：1、表中所列為典型規格的技術參數，用戶如選用其它參數，訂貨時請說明。
2、表中電機堵轉電流值為產品數值。
