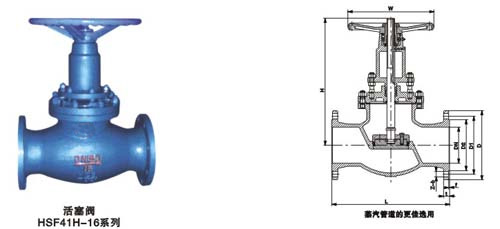

活塞閥 名 稱: 活塞閥
型 號: HSFJ41H、HSFZ41H-PPL
口 徑: DN40-DN400
壓 力: 1.6mpa-2.5mpa
材 質: 鑄鋼、不銹鋼詳細說明
產品概述
新結構法蘭連接可調節活塞閥HSFJ41H/HSFZ41H-PPL/FX/SDN40-600是本公司歷年來在生產中種性能的特殊閥門中篩選出一種具有代表性新結構閥門。近年來經用戶使用反饋信息中實踐證明與實際經驗根據柱塞閥的使用性能及技術與工藝上改進設計研制成功,是柱塞閥、截止閥、閘閥的更新?lián)Q代推陳出新產品,填補了無泄漏管道蒸汽閥門的更佳啟閉裝置,深受新老用戶的好評而推薦使用。
產品特點
1、該升桿式活塞閥結構簡單科學、安全可靠,啟閉特別輕松靈活,操作省力與柱塞閥相比啟閉輕、快等優點。
2、密封性能獨特?zé)o泄漏,活塞具有金屬與非金屬多層密封結構組成的雙效功能。
3、一體式閥座(缸套)徑向錐形密封面,高度高、接觸面積大、性能好。
4、活塞環根據不同的適用介質選用材料能全面提高了它的使用范圍,耐高溫、耐磨、耐腐、回彈性能強等,經長時間使用,活塞環如有磨損維護時可調壓增大原始狀態。
5、維修更換活塞環技術工藝簡單方便,閥體無需拆離管道則停汽后卸下閥蓋總成即可更換新活塞環重復性使用等特點。結構性能及原理
1、HSFJ41H/HSFZ41H活塞閥由閥體、閥蓋、壓蓋、閥桿、閥塞、閥塞蓋、活塞環、一體缸套(閥座)升桿螺母、平面軸承、手輪、傘齒輪等部件組成,由于輪旋轉升桿式帶動活塞使之在錐形缸套內外之間對位上下往復運動完成它的關閉與開啟。
2、它的缸套結構錐形在缸套(閥座)錐圓形內根據適用介質分別堆焊了不銹合金鋼或硬質合金,堆焊層硬度可達HRC40,經鏜研磨而成。
3、閥塞與活塞環的密封結構具有金屬與非金屬的多層密封組成,當一道活塞環在長時間的使用操作中受磨損已調壓至零位調壓已失效時,因此第二道金屬截止式錐形活塞起著同時密封作用,故此活塞閥的使用壽命長達普通閥門的數倍,所以在使用過程中無需特別保養而保持不漏,能實現了無泄漏管道的更佳啟閉裝置的選擇,對節約能源減少勞力及環境污染具有明顯的應用。主要零件及材料
型號規格
通徑
DN(mm)試驗壓力 PN (MPa)
(1.6-6.4)主要技術性能
閥門材料選用
殼體
密封
適用
介質適用
溫度
(℃)閥體
閥蓋
機架活塞蓋
閥桿
活塞缸套
堆焊墊料
絲桿
螺母活塞蓋
螺栓
彈墊手輪
HSFJ41H HSFZ41H
40-600
2.4
3.75
6.01.76
2.75
4.4
(氣密0.6)水
蒸汽
氣
油品
酸類等120-
380WCB
HT200
QT450-10
304
316
316LWCB
304
316
316L
2Cr13
304
316
316LA102
(308)
(Y)合金金屬
不銹鋼
纏繞
石墨銅
H621Cr18Ni9Ti
(304)灰鑄鐵
馬鋼主要性能規范
型號規格
公稱壓力
PN(MPa)試驗壓力 ps(MPa)
使用溫度
≤(℃)適用介質
殼體
密封
HSF41 H-FX-16C
1.6
2.4
1.76
(氣密)
O.6180-320℃
水、蒸汽、氣、油品等
HSF41H-PPL-16P
280-320℃
HSF41W-FX-16P
180-320℃
水、蒸汽、氣、油品等弱腐蝕介質類
HSF41W-PPL-16R
280-320℃
硝、醋酸類
HSF41W-SF-16R3
150-200℃
尿素等強腐蝕介質類
HSF41H-PTEF-16C
180-200℃
水蒸汽油品等
HSF41H-S×-16Z
120-180℃
水蒸汽、氣等 (不耐油)
PNl.6法蘭連接可調節活塞閥HsFJ41H/W-16-
主要連接尺寸及重量公稱壓力PN(MPa)
公稱通徑
DN(mm)尺寸 (mm)
重量
(kg)L
D
D1
D2
b
Z-φd
H
H1
Do
1.6
40
200
145
110
85
18
4-φ18
190
230
160
12.5
50
230
160
125
100
20
4-φ18
205
245
180
16
65
290
180
145
120
20
4-φ18
245
305
200
26
80
310
195
160
135
22
8-φ18
285
365
240
35
100
350
215
180
155
24
8-φ18
320
405
280
32
125
400
245
210
185
26
8-φ18
340
415
320
64
150
480
280
240
210
28
8-φ23
410
510
350
110
200
600
335
295
265
30
12-φ23
530
650
450
168
250
650
405
355
320
32
12-φ25
560
700
500
245
300
750
460
410
375
34
12-φ25
670
850
550
580
350
780
520
470
435
38
16-φ25
680
870
600
670
400
914
580
525
485
40
16-φ30
820
1050
700
720
450
1050
640
585
545
40
20-φ30
1100
1250
帶傘齒
輪傳動
裝置1340
500
1150
705
650
608
44
20-φ34
100
1650
1400
600
1350
840
770
718
48
20-φ41
1480
1800
1750
說明: 1、(J)表示截止管道法蘭連接長度尺寸;2、(Z)表示閘閥管道法蘭連接長度尺寸:3、(A)表示美標法蘭連接長度尺寸。
PN2.5法蘭連接可調節活塞閥HSFJ41H/W-25-
主要連接尺寸及重量公稱壓力 PN(MPa)
公稱通徑
DN(mm)尺 寸
重量
(kg)L
D
D1
D2
b
Z-φd
H
H1
D0
2.5
40
200
145
11O
85
18
8-φ18
200
240
160
14
50
230
160
125
100
20
8-φ18
215
255
180
19
65
290
180
145
120
22
8-φ18
255
315
200
30
80
31O
195
160
135
22
8-φ18
295
375
240
42
100
350
230
190
160
24
8-φ23
330
415
280
60
125
400
270
220
188
28
8-φ25
350
425
320
95
150
480
300
250
218
30
8-φ25
420
520
350
100
200
600
360
310
278
34
12-φ25
530
650
450
170
250
650
425
370
332
36
12-φ30
560
700
500
248
300
750
485
430
392
40
16-φ30
670
850
550
310
350
780
550
490
448
44
16-φ34
680
870
600
600
400
914
610
550
505
48
16-φ34
820
1050
700
760
450
1050
660
600
555
50
20-φ34
1250
帶傘齒
輪傳動
裝置1380
500
1150
730
600
610
52
20-φ41
1650
1500
600
1350
840
770
718
56
20-φ41
1800
1900
PN4.0法蘭連接可調節活塞閥HSFJ41H/W-40-
主要連接尺寸及重量公稱壓力 PN(MPa)
公稱通徑 DN(mm)
尺 寸
凹下部
分直徑凹下部分
高度和深度重量
(kg)L
D
D1
D2
b
Z-φd
H
H1
DO
D6
f1=f2
4.0
40
200
145
11O
85
18
4-φ1 8
200
240
160
76
3-4
14
50
230
160
125
100
20
4-φ18
215
255
180
88
3-4
18
65
290
180
145
120
22
8-φ18
255
315
200
110
3-4
28
80
310
195
160
135
22
8-φ18
295
375
240
121
3-4
40
1OO
350
230
190
160
24
8-φ23
330
415
280
150
3-4.5
55
125
400
270
220
188
28
8-φ25
350
425
320
176
3-4.5
78
150
480
300
250
218
30
8-φ25
420
520
350
204
3-4.5
124
200
600
375
320
282
38
12-φ30
530
650
450
260
3-4.5
195
250
650
445
385
345
42
12-φ34
560
700
500
313
3-4.5
295
300
750
510
450
408
46
16-φ34
670
850
550
364
3-4.5
650
350
780
570
510
465
52
16-φ34
680
870
600
422
4-5
760
400
914
655
585
535
58
16-φ41
820
1050
700
474
4-5
860
450
1050
680
61O
560
60
20-φ41
1250
帶傘齒
輪傳動
裝置1500
500
1150
755
670
612
62
20-φ48
1650
1700
600
1350
890
795
730
62
20-φ54
1800
2200
說明: 1、(J)表示截止管道法蘭連接長度尺寸;2、(Z)表示閘閥管道法蘭連接長度尺寸;3、(A)表示美標法蘭連接長度尺寸。
PNl.6法蘭連接可調節活塞閥HSFZ41H/W-16-
主要連接尺寸及重量公稱壓力
PN(MPa)公稱通徑
DN(mm)尺 寸 (mm)
重量
(kg)L
D
D1
D2
b
Z-φd
H
H1
DO
1.6
40
200
145
11O
85
16
4-φ18
200
240
160
12.2
50
250
160
125
1OO
16
4-φ18
215
255
180
18.5
65
265
180
145
120
18
4-φ18
255
315
200
27
80
280
195
160
135
20
8-φ18
295
375
240
40
100
300
215
180
155
20
8-φ18
330
415
280
50
125
325
245
210
185
22
8-φ18
350
45
320
85
150
350
280
240
21O
24
8-φ23
420
520
350
95
200
400
335
295
265
26
12-φ23
530
650
450
160
250
450
405
355
320
30
12-φ25
560
700
500
230
300
500
460
410
375
30
12-φ25
670
850
550
290
350
550
520
470
435
34
16-φ25
680
870
600
575
400
600
580
525
485
36
16-φ30
820
1040
700
735
PN2.5法蘭連接可調節活塞閥HSFZ41H/W-25-
主要連接尺寸及重量公稱壓力 PN(MPa)
公稱通徑
DN(mm)尺 寸
重量
(kg)L
D
D1
D2
b
Z-φd
H
H1
D0
2.5
40
200
145
110
85
18
4-φ18
200
240
160
13
50
250
160
125
100
20
4-φ18
215
255
180
18
65
265
180
145
120
22
4-φ18
255
315
200
28
80
280
195
160
135
22
8-φ18
295
375
240
41
100
300
230
190
160
24
8-φ23
330
415
280
55
125
325
270
220
188
8
8-φ25
350
425
320
90
150
350
300
250
218
30
8-φ25
420
520
350
100
200
400
360
310
278
34
12-φ25
530
650
450
165
250
450
425
370
332
36
12-φ30
560
700
500
238
300
500
485
430
390
40
16-φ30
670
850
550
300
350
550
550
490
448
44
16-φ34
680
870
600
585
400
600
610
550
505
48
16-φ34
820
1040
700
745
說明: 1、(J)表示截止管道法蘭連接長度尺寸;2、(z)表示閘閥管道法蘭連接長度尺寸;3、(A)表示美標法蘭連接長度尺寸。
