	CF11汽水分離器
	CF11汽水分離器

詳細說明



一、    主要用途和范圍：

汽水分離器是利用體內圖形和蒸汽與水流動的原理產生不同的流向，而且介質流向

在急劇轉換的方式，將蒸汽與蒸汽中含有的懸浮狀水滴分離開，提高了蒸汽的干燥

度，保證生產的順利運行。

二、    主要特點：

1、提高了蒸汽的干燥度送往蒸汽設備，提高設備的熱效率。

2、防止水擊，而分離出來的凝結水通過下面的疏水器排出。

3、CF11和CF41也適用于各種氣體和液體的分離。

三、    規格及技術參數

1、公稱通徑：DN15~150mm

2、公稱壓力:PN1.6~2.5Mpa

3、最高工作壓力：PN1.6~2.5Mpa

4、最高工作溫度：220~350℃

四．主要零件材料



四．主要零件材料

零件名稱	材料
閥體、閥蓋	CF41鑄鐵、CF11鑄鋼
過濾罩	不銹鋼

五、        外型連接尺寸Connection dimension



五、        技術參數表Technological parameter date

產品 型號	公稱通徑	連接方式	使用 壓力(Mpa)	最高允許溫度(℃) TMP	外型尺寸
					L	H1	H2	D
CF11	15～20	螺紋	0.01~2.5	350	130	115	156	螺紋
CF11	25	螺紋	0.01~2.5	350	150	155	222	螺紋
CF11F	25	法蘭	0.01~2.5	350	210	115	156	螺紋
CF41	20～32	法蘭	0.01~1.6	220	320	65	100	螺紋
CF41	40～50	法蘭	0.01~1.6	220	455	90	150	螺紋
CF41	65	法蘭	0.01~1.6	220	455	90	150	螺紋
CF41	80～100	法蘭	0.01~1.6	220	510	110	190	螺紋
CF41	125	法蘭	0.01~1.6	220	590	145	200	螺紋
CF41	150	法蘭	0.01~1.6	220	590	145	200	螺紋

以上結構尺寸供用戶參考！

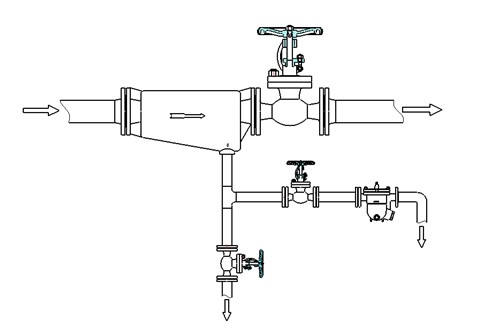

七、安裝使用注意事項:

1、安裝前心須用壓力氣體吹掃管線，清除污垢，雜物。

2、本分離器應安裝在蒸汽管線路較低的位置，,分離器前后建議安裝截止閥.

3 、安裝方向:：閥體上的箭頭指向與管道內流體方向一致(閥體上箭頭指向?yàn)榱黧w出端口)。

4、汽水分離器下部應安裝疏水閥，疏水閥要根據排量和工況選擇。

5、為防止汽水分離器和下部的疏水閥因污物堵塞而出現故障，疏水閥前建議安裝Y型過濾器，并定期進行清理工作，確保設備最大效率運行。
