橡膠瓣止回閥 名 稱： 橡膠瓣止回閥
型 號： HX44X
口 徑： DN50-DN600
壓 力： 1.0mpa-1.6mpa
材 質： 鑄鋼、鑄鐵.不銹鋼詳細說明
橡膠瓣止回閥主要由閥體、閻蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼捧及強化尼龍布做襯底。外層披翟橡膠制成閥瓣開關壽命可選l00萬次。該閥采用全流面積式設計，具有水頭損先小，不易堆積雜物維修簡便等特性。
該閥主要適用于給排水系統可安裝于水泵出水口處以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上以防止池水倒流至給水系統中。一、橡膠瓣止回閥主要零件材料零件名稱
閥體
閥蓋
閥瓣
材料
鑄鐵
鑄鐵
鋼材+強化尼龍布
二、橡膠瓣止回閥主要規格
型號
公稱壓力PN（MPa）
密封試驗壓力（MPa）
H44X-10
1.0
1.1
H44X-16
1.6
1.76
型號
殼體試驗壓力（MPa）
最高工作壓力（MPa）
介質保溫
H44X-10
1.5
1.0
0-80℃
H44X-16
2.4
1.6

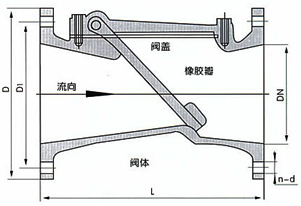

三、主要外形尺寸(法蘭連接尺寸按GB4216的規定)
型號
DN
L
D
D1
dn
n
H44X-10 16
50
203
165
125
17.5
4
65
216
185
145
17.5
4
80
241
200
160
17.5
8
100
292
220
180
17.5
8
150
356
285
240
22
8
200
495
240
295
22
8
250
622
395
350
22
12
300
698
445
400
22
12
350
787
505
460
22
16
400
914
565
515
22
16
450
978
615
565
26
20
500
978
670
620
26
20
600
1295
780
725
30
20
