	襯氟旋啟式止回閥
	名 稱： 襯氟旋啟式止回閥 型 號： H44F46 口 徑： DN15-DN500 壓 力： PN0.6~1.6（MPa） 材 質： 鑄鋼、鑄鐵

詳細說明

 一：產品[襯里止回閥]的詳細資料：

產品型號：H44J/FS型

產品名稱：襯里止回閥

產品特點：法蘭連接止回閥設計與制造符合中國國家標準基本結構形式：旋啟式、直通升降式公稱壓力PN0.6~1.6（MPa）公稱通徑DN15~500（mm）基本型號H41JH41Fs H44J H44Fs H41-F3/F46止回閥。





遵循規范	STANDARD
設計與制造	GB12235/GB12236
結構長度	GB12221/JB96（長一短系列）
法蘭尺寸	JB78/JB79（GB HG SH）
試驗壓力	GB/T13927
標志	GB12220
供貨	GB/T12252

二、H44J/FS型襯里止回閥主要零件材料表：



序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
		Z	C	P	R	PL	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	襯里層/閥蓋	襯硬橡膠（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）
3	軸、閥瓣（板）	1 Cr13/35WCB　1Cr18Ni9/CF8　00Cr17Ni14Mo2/CF3M
4	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
5	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9







公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-Φd	B	H	W（kg）
		PN0.6（MPa）
15	1/2	130	80	55	40	2	12	4-Φ12	105	55	4
20	3/4	150	90	65	50	2	14	4-Φ12	115	58	5
25	1	160	100	75	60	2	14	4-Φ12	128	60	6
32	1 1/4	180	120	90	70	2	16	4-Φ14	145	75	7
40	1 1/2	200	130	100	80	3	16	4-Φ14	160	82	8
50	2	230	140	110	90	3	16	4-Φ14	178	95	10
65	2 1/2	290	160	130	110	3	16	4-Φ14	205	105	20
80	3	310	185	150	125	3	18	4-Φ18	230	120	25
100	4	350	205	170	145	3	18	4-Φ18	255	135	30
125	5	400	235	200	175	3	20	8-Φ18	305	158	50
150	6	480	260	225	200	3	20	8-Φ18	345	180	65
200	8	495	315	280	255	3	22	8-Φ18	415	215	137
250	10	622	370	335	310	3	24	12-Φ18	490	240	150
300	12	698	435	395	362	4	24	12-Φ23	540	265	185
350	14	787	485	445	412	4	26	12-Φ23	585	300	215
400	16	914	535	495	462	4	28	16-Φ23	625	360	244
450	18	978	590	550	518	4	28	16-Φ23	680	385	276
500	20	978	640	600	568	4	30	16-Φ23	740	415	315

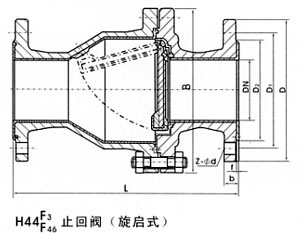

三、襯里止回閥主要連接尺寸及重量：
