	鍛鋼法蘭端截止閥
	名 稱： 鍛鋼法蘭端截止閥 型 號： J41H、J41Y 口 徑： DN15-DN50 壓 力： 150Lb～1500Lb 材 質： 鍛鋼

詳細說明

鍛鋼法蘭端截止閥設計結構和特征

   法蘭閥門符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。

鍛鋼法蘭端截止閥采用以下結構

1.全徑或縮徑
2.結構長度按ANSI B16.10
3.法蘭尺寸按ANSI B16.5
4.壓力自緊式閥蓋
5.明桿支架型（OS&Y）
6.自定心壓板壓套式
7.整體上密封座
8.整體閥體法蘭
9.對焊接端符合ASME B16.25
10.RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

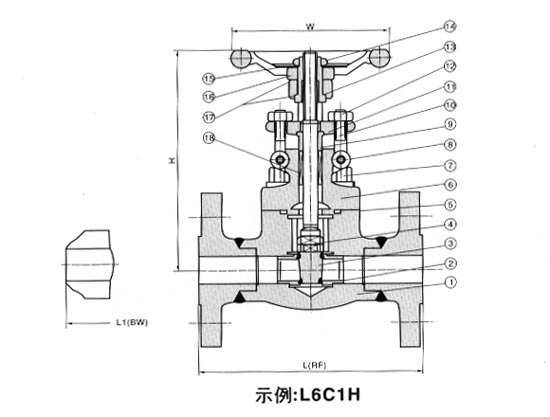

鍛鋼法蘭端截止閥150Lb-600Lb

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	墊片	316夾柔性石墨		316夾PTFE
3	閥蓋 螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圓柱銷	A276 420		A276 304
5	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
6	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	閥桿螺母	A276 420
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	銘牌	SS
11	手輪	A197
12	填料壓板	A105		A182 F304
13	填料	柔性石墨		PTFE
14	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
15	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
16	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS			1/2	3/4	1	11/4	11/2	2
L(RTJ) L1(BW)	150		180	117	127	140	165	203
	300		152	178	203	216	229	267
	600		165	190	216	229	241	292
H（開）	150,300		166	171	207	240	258	330
	600		171	207	240	258	330	380
W			100	100	125	160	160	180
重量	150	RTJ	4.5	6.9	9.8	13.5	19. 5	28.0
		BW	2.3	3.6	7.8	8.2	12.0	15.0
	300	RTJ	4.8	7.7	11.0	16.8	21.2	32.6
		BW	2.8	4.0	8.5	9.2	12.6	16.8
	600	RTJ	5.6	7.8	12.5	17.0	23.5	38.8
		BW	3.4	4.7	9.2	10.5	13.3	18.9





注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；









尺寸和重量（Kg）

NPS		1/2	3/4	1	11/4	11/2	2
L(RTJ)	900-1500Lb	216	229	254	279	305	371
L1(BW)	900-1500Lb	216	229	254	279	305	368
H（開）		207	207	240	258	330	355
W		125	125	160	160	180	200
重量	RTJ	8.0	13.2	17.4	19.0	24.5	31.0
	BW	5.2	10.0	14.6	15.8	20.5	27.8



法蘭端閥門設計結構和特征

  法蘭閥門符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。

采用以下結構

1.全徑或縮徑
2.結構長度按ANSI B16.10
3.法蘭尺寸按ANSI B16.5
4.壓力自緊式閥蓋
5.明桿支架型（OS&Y）
6.自定心壓板壓套式
7.整體上密封座
8.整體閥體法蘭
9.對焊接端符合ASME B16.25
10.RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

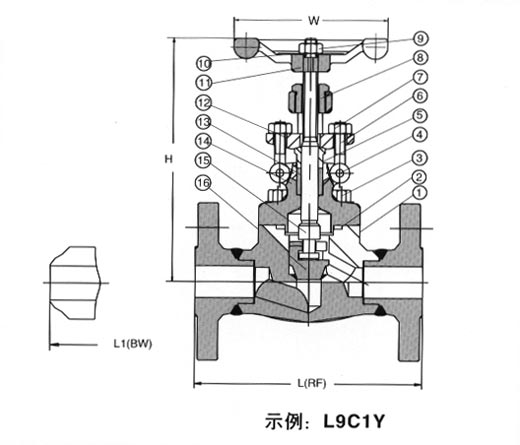

鍛鋼法蘭端截止閥900Lb-1500Lb

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	墊片	316夾柔性石墨		316夾PTFE
3	閥蓋 螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圓柱銷	A276 420		A276 304
5	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
6	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	閥桿螺母	A276 420
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	銘牌	SS
11	手輪	A197
12	填料壓板	A105		A182 F304
13	填料	柔性石墨		PTFE
14	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
15	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
16	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C
