	三片式卡箍球閥
	名 稱： 三片式卡箍球閥 型 號： Q81F 口 徑： DN15-DN100 壓 力： 1.6-6.4Mpa 材 質： 不銹鋼

詳細說明

Q81F 三片式卡箍球閥



產品特征

公稱壓力：1.6-6.4Mpa

適用溫度范圍：-20~185℃

適用介質：水、油、氣及某些腐蝕性流體（W.O.G）。

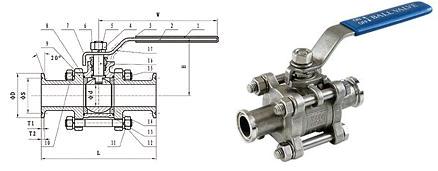

主要連接尺寸及重量                                                 單位:mm

規格	1/2〞	3/4〞	1〞	11/4〞	11/2〞	2〞	21/4〞	3〞	4〞
PORT	9.6	15.9	22.5	28.5	34.9	47.5	60.2	72.9	97.4
L	75	90	100	110	125	150	190	220	270
D	25.0	25.0	50.4	50.4	50.4	63.9	77.4	90.0	118.9
S	20.24	20.24	43.60	43.60	43.60	56.3	70.60	83.30	110.30
H	64	67	83	89	100	108	150	161	180
T1	-	-	2.85	2.85	2.85	2.85	2.85	2.85	2.85
T2	3.63	3.63	4.75	4.75	-	-	-	-	-
E	125	125	140	140	200	200	250	250	290

主要零件材料

序號	零件名稱	材質
1	閥體	不銹鋼CF8M
2	閥蓋	不銹鋼CF8M
3	球體	不銹鋼SS316
4	螺栓墊片	不銹鋼SS304
5	螺栓螺母	不銹鋼SS304
6	螺栓	不銹鋼SS304
7	密封圈	聚四氟乙烯PTFE
8	閥體密封圈	聚四氟乙烯PTFE
9	止推墊圈	聚四氟乙烯PTFE
10	閥桿密封墊	聚四氟乙烯PTFE
11	閥桿	不銹鋼SS316
12	填料壓蓋螺母	不銹鋼SS304
13	手柄螺母	不銹鋼SS304
14	手柄墊圈	不銹鋼SS304
15	掛鎖裝置	不銹鋼SS304(QQTION)
16	手柄	不銹鋼SS304
17	手柄套	塑料PLASTIC
