對夾式保溫球閥 名 稱： 對夾式保溫球閥
型 號： BQ71F
口 徑： DN15-100mm
壓 力： PN1.0-2.5MPa
材 質： 鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼詳細說明
.jpg)
對夾式保溫球閥特點
對夾連接球閥具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。主要型號
保溫型：
手動(BQ71F)
氣動(BQ671F)
電動(BQ971F)
公稱通徑：DN1.5-100mm
1/2“-4“
公稱壓力：PN1.0-2.5MPa
CLASS：150lb

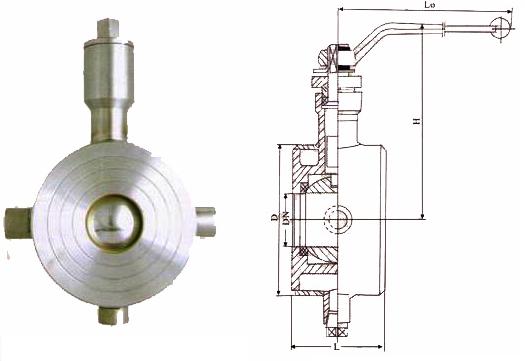

JIS：10K主要外形及連接尺寸表 公稱通徑(DN) 產品型號 L D W H 3-G (mm) (in) 1.0MPa 1.6MPa 2.5MPa 150Lb 10k 手動 手動 15 1/2” 40 53 53 53 47 58 130 80 3/8 20 3/4” 45 63 63 63 57 63 170 80 3/8 25 1” 50 73 73 73 66 74 170 100 3/8 32 1 1/4” 60 84 84 84 75 84 200 110 1/2 40 1 1/2” 70 94 94 94 85 89 250 120 1/2 50 2” 80 109 109 109 103 104 250 130 1/2 65 2 1/2” 110 129 129 129 122 124 350 140 1/2 80 3” 120 144 144 144 135 134 350 150 1/2 100 4” 140 164 164 170 173 159 420 180 1/2 型號、零件材料及主要參數 公稱壓力或壓力級 產品型號 PN1.0MPa BQ71F-10C BQ71F-10P BQ71F-10P8 BQ71F-10P3 BQ71F-10R BQ71F-10R8 BQ71F-10R3 PN1.6MPa BQ71F-16C BQ71F-16P BQ71F-16P8 BQ71F-16P3 BQ71F-16R BQ71F-16R8 BQ71F-16R3 PN2.5MPa BQ71F-25 BQ71F-25P BQ71F-25P8 BQ71F-25P3 BQ71F-25R BQ71F-16R8 BQ71F-25R3 CLASS150 BQ71F-150(LB)C BQ71F-150(LB)P BQ71F-150(LB)P8 BQ71F-150(LB)P3 BQ71F-150(LB)R BQ71F-150(LB)R8 BQ71F-150(LB)R3 10K BQ71F-10(K)C BQ71F-10(K)P BQ71F-10(K)P8 BQ71F-10(K)P3 BQ71F-10(K)R BQ71F-10(K)R8 BQ71F-10(K)R3 主要零件材料 閥體 WCB ZGlCr18Ni9Ti CF8(304) CF8(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF8M(316L) 球體、閥桿 2Crl3 lCr18Ni9Ti 0Cr18Ni9(304) 0Cr18Ni9(304L) 1Cr18Ni2Mo2(316) 0Cr17Ni2Mo2(316) 0Cr17Ni2Mo2(316L) 密封圈 聚四氟乙烯 對位聚苯 填料、墊圈 V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 適用工況 適用介質 重油、膠類等 硝酸腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質 尿素等腐蝕性介質 適用溫度 -28-300℃ 配管法蘭 JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212 相關產品
