意式超薄型保溫球閥 名 稱： 意式超薄型保溫球閥
型 號： BQ73F
口 徑： DN10-DN50
壓 力： 1.6-2.5MPa
材 質： 鑄鋼、不銹鋼詳細說明
.jpg)

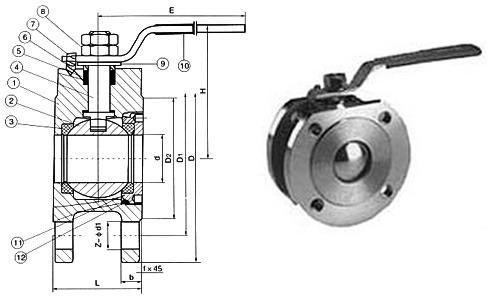

Q73F意式超薄型球閥
應用規范
公稱壓力：1.6-2.5MPa
適用溫度范圍：-20-232℃-350℃
適用介質：水、油、氣及某些腐蝕性液體(W.O.G)主要零件材料 序號NO 零件名稱 材質 1 閥體 不銹鋼CF8M/CF8 碳鋼WCB 2 球 不銹鋼316/304 不銹鋼SS304 3 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE 4 閥桿 不銹鋼316/304 不銹鋼SS304 5 填料 不銹鋼P(yáng)TFE 聚四氟乙烯PTFE 6 定位鎖 不銹鋼304 不銹鋼SS304 7 手柄 不銹鋼304 不銹鋼SS304 8 閥桿螺母 不銹鋼304 不銹鋼SS304 9 填料壓蓋 不銹鋼304 不銹鋼SS304 10 手柄套 塑料Plastic 塑料Plastic 11 密封瓶帽 不銹鋼316/304 不銹鋼SS304 12 墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE 主要尺寸 尺寸 15/1/2“ 20/3/4” 25/1“ 32/11/4" 40/11/2" 50/2“ 65/21/2" 80/3” 100/4“ 125/5” 150/6” 200/8“ d 15 19 23.5 30 36 45 58 67 76 100 125 195 L 32 38.5 45 55 62 72 95 120 145 200 225 275 D 95 105 115 135 145 160 180 195 215 245 280 335 D1 65 75 85 100 110 125 145 160 180 210 240 295 D2 45 55 65 78 85 100 120 135 155 185 210 265 H 62 70 79 86 92 102 158 172 187 200 240 278 E 110 125 135 150 150 180 250 300 350 650 840 1000 b 14 14 16 16 18 20 22 24 24 26 26 28 z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20 l 2 2 2 3 3 3 3 3 3 3 3 3 2-G 3/8 3/8 3/8 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 相關產品
