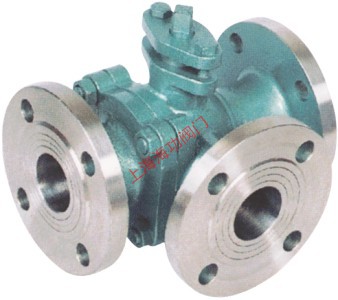

	三通球閥
	DN15-300MM

詳細說明

Q44、Q45三通球閥 產品特點 一、Q44L型兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。（如下L型流向圖） 二、四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。（如下T型流向圖）     Q44L型   主要性能范圍 公稱壓力 PN(MPa) 試驗壓力 殼體 高壓液密封 低壓液密封 1.6 2.4 1.76 0.6 2.5 3.75 2.75 4.0 6.0 4.4 CLASS150 3.0 2.2 適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 適用溫度 -28～350℃ 應用規范 連接法蘭 JB79-59 GB9113、 HG20592-97、 ANSI B16.5 檢驗試驗 JB/T 9092-99 、API598 Q45T型   主要零件材料 零件名稱 材質 GB ASTM 閥體、閥蓋 WCB A216-WCB 密封圈 PTFE、對位聚苯 PTFE、對位聚苯 球體 1Cr18Ni9Ti SS 304 閥座、閥桿 2Cr13 A246-416 雙頭螺栓 35CrMoA A193-B7 L型國標連接尺寸和外形 PN1.6MPa 型號 公稱通徑 DN(mm) 尺寸 L L2 D D1 D2 b f Z-d H W Q44F-16C 　　 　(P) 　　 　(R) 15 150 72 95 65 45 14 2 4-14 95 130 20 160 80 105 75 55 14 2 4-14 110 130 25 180 90 115 85 65 14 2 4-18 120 140 32 200 100 135 100 78 16 2 4-18 144 180 40 220 110 145 110 85 16 3 4-18 152 220 50 240 120 160 125 100 16 3 4-23 182 220 65 260 130 180 145 120 16 3 4-18 193 240 80 280 140 195 160 135 20 3 8-18 217 270 100 320 160 215 180 155 20 3 8-18 245 350 125 380 190 245 210 185 22 3 8-18 282 500 150 440 220 280 240 210 24 3 8-23 319 600 200 550 260 335 295 265 26 3 12-23 380 1000 250 670 310 405 355 320 30 3 12-25 460 1400 300 720 370 460 410 375 30 3 12-25 520 1800 L型美標連接尺寸和外形 150Lb 公稱通徑 DN 尺寸 (in) (mm) L D D1 D2 b f Z-φd H LO 1/2 15 140 89 60.5 35 10 1.6 4-φ15 55 130 3/4 20 165 98 70 43 11 1.6 4-φ15 55 130 1 25 165 108 79.5 51 12 1.6 4-φ15 70 140 11/4 32 220 117 79 64 13 1.6 4-φ15 75 180 11/2 40 250 127 98.5 73 15 1.6 4-φ15 90 220 21/2 50 260 152 120.5 92 16 1.6 4-φ19 104 260 2 65 320 178 139.5 105 18 1.6 4-φ19 153 350 3 80 320 190 152.5 127 19 1.6 4-φ19 187 400 4 100 370 229 190.5 157 24 1.6 8-φ19 206 500 5 125 510 254 216 186 24 1.6 8-φ22 252 600 6 150 510 279 241.5 216 26 1.6 8-φ22 244 1000 8 200 580 373 298.5 270 29 1.6 8-φ22 283 1300 10 250 670 406 362 324 31 1.6 12-φ25 345 1600 12 300 720 483 432 381 32 1.6 12-φ25 420 2100   T型國標連接尺寸和外形 PN1.6MPa   型號 公稱通徑 DN(mm) 尺寸 L L2 D D1 D2 b f Z-d H W Q45F-16C 　　 　(P) 　　 　(R) 15 150 72 95 65 45 14 2 4-14 95 130 20 160 80 105 75 55 14 2 4-14 110 130 25 180 90 115 85 65 14 2 4-18 120 140 32 200 100 135 100 78 16 2 4-18 144 180 40 220 110 145 110 85 16 3 4-18 152 220 50 240 120 160 125 100 16 3 4-23 182 240 65 260 130 180 145 120 16 3 4-18 193 270 80 280 140 195 160 135 20 3 8-18 217 350 100 320 160 215 180 155 20 3 8-18 245 500 125 380 190 245 210 185 22 3 8-18 282 600 150 440 220 280 240 210 24 3 8-23 319 1000 200 550 260 335 295 265 26 3 12-23 380 1300 250 670 310 405 355 320 30 3 12-25 460 1700 300 720 370 460 410 375 30 3 12-25 520 2100 T型美標連接尺寸和外形 150Lb 公稱通徑 DN 尺寸 (in) (mm) L D D1 D2 b f Z-φd H LO 1/2 15 140 89 60.5 35 10 1.6 4-φ15 55 130 3/4 20 165 98 70 43 11 1.6 4-φ15 55 130 1 25 165 108 79.5 51 12 1.6 4-φ15 70 140 11/4 32 220 117 79 64 13 1.6 4-φ15 75 180 11/2 40 250 127 98.5 73 15 1.6 4-φ15 90 220 21/2 50 260 152 120.5 92 16 1.6 4-φ19 104 260 2 65 320 178 139.5 105 18 1.6 4-φ19 153 350 3 80 320 190 152.5 127 19 1.6 4-φ19 187 400 4 100 370 229 190.5 157 24 1.6 8-φ19 206 500 5 125 510 254 216 186 24 1.6 8-φ22 252 600 6 150 510 279 241.5 216 26 1.6 8-φ22 244 1000 8 200 580 373 298.5 270 29 1.6 8-φ22 283 1300 10 250 670 406 362 324 31 1.6 12-φ25 345 1600 12 300 720 483 432 381 32 1.6 12-φ25 420 2100
