手動暗桿式刀形閘閥 手動暗桿式刀形閘閥 詳細說明
手動暗桿式刀形閘閥 概述
手動暗桿式刀形閘閥，屬閥門技術領域。所要解決的問題是提供一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點為，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便等優點。適宜在含粉塵或焦油的煤氣管線中使用。二、手動暗桿式刀形閘閥 主要性能規范公稱壓力（MPa)
殼體試驗（MPa)密封試驗（MPa)工作溫度適用介質1.0
1.61.5
2.41.1
1.8≤100℃
≤100℃紙漿、污水、煤漿、灰、渣水混和物三、手動暗桿式刀形閘閥 主要技術參數體、蓋

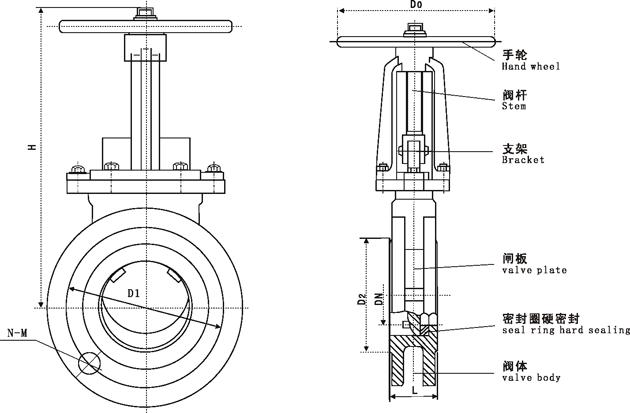

閘閥閥桿密封面不銹鋼、碳鋼、灰鑄鐵碳鋼、不銹鋼不銹鋼橡膠、四氟、不銹鋼、硬質合金主要外形及連接尺寸 單位
公稱壓力 公稱通徑 L D D1 D2 H N-M D0 1.0 50 48 160 125 100 285 4-M16 180 65 48 180 145 120 298 4-M16 180 80 50 195 160 135 315 4-M16 220 100 50 215 180 155 365 8-M16 220 125 57 245 210 185 400 8-M16 230 150 57 280 240 210 475 8-M20 280 200 70 335 295 265 540 8-M20 360 250 70 390 350 320 630 12-M20 360 300 76 440 400 368 780 12-M20 400 350 76 500 460 429 885 16-M20 400 400 89 565 515 482 990 16-M22 400 450 89 615 565 532 1100 20-M22 530 500 114 670 620 585 1200 20-M22 530 600 114 780 725 685 1450 20-M27 600 700 130 895 940 800 1700 24-M27 600 800 130 1010 950 905 2000 24-M30 680 900 140 1110 1050 1005 2300 28-M30 相關產品
