德標卡套軟密封旋塞閥 名 稱： 德標卡套軟密封旋塞閥
型 號： X43
口 徑： DN15-DN350
壓 力： 1.6mpa-6.4mpa
材 質： 鑄鋼、不銹鋼詳細說明
德標卡套軟密封旋塞閥◆產品結構特點
德標卡套式軟密封旋塞閥適用于公稱壓力PN1.6-16MPa，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀。2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，安裝使用更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
◆技術規范
結構形式 BC 驅動方式 手柄，蝸輪蝸桿傳動，氣動，電動 設計標準 API599，API6D 結構長度 DIN 3202F1 連接法蘭 DIN 2543-2549 試驗和檢驗 DIN3230 注：閥門連接法蘭尺寸可根據用戶要求設計制造。
◆產品性能規范
公稱壓力（MPa） 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質 1.6 2.4 1.76 ≤180℃ 水、蒸汽、油品等 2.5 3.75 2.75 4.0 6.0 4.4 6.4 9.6 7.04 10.0 15.0 11.0 16.0 24.0 17.6 .jpg)
◆主要零部件材質

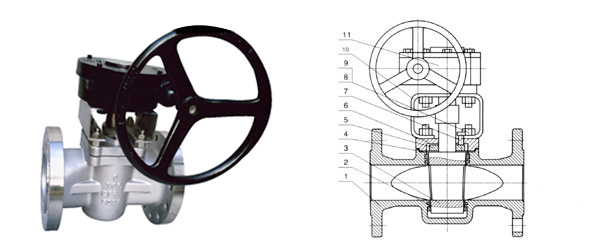

序號 名稱 材質 1 閥體 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 2 卡套 PTFE 3 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L 4 墊片 柔性石墨+不銹鋼 5 調整墊 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L 6 閥蓋 GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 7 調整螺栓 ASTM A193-B7,A320-B8,A193-B8M 8 六角螺母 ASTM A194-2H,A194-8,A194-8M 9 螺栓 ASTM A193-B7,A320-B8,A913-B8M 10 支架 Q235、WCB 11 蝸輪 .jpg)

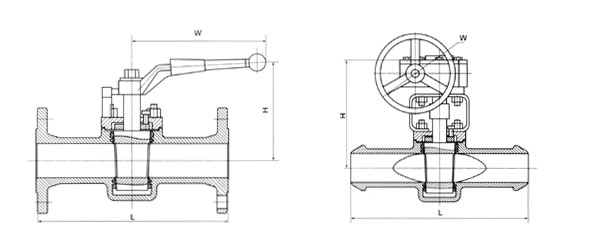

型號 X43-16 壓力等級 PN16 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 150 155 160 180 190 200 220 230 380 460 520 580 620 680 740 W 300 300 300 350 400 500 500 550 300 300 320 320 350 380 380 重量 9 10 11 13 14 19 23 27 43 62 75 155 222 390 580 注:四寸及以上為蝸輪操作4"

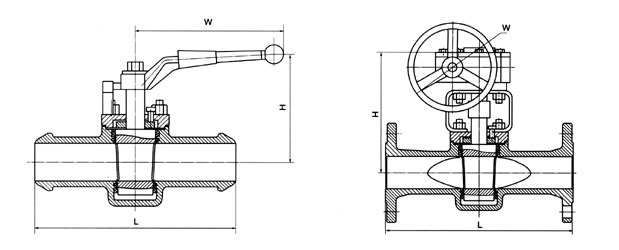

型號 X43-25 壓力等級 PN25 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 150 155 160 180 190 200 220 230 380 460 520 580 620 680 740 W 300 300 300 350 400 500 500 550 300 300 320 320 350 380 380 重量 10 11 13 15 17 22 31 55 77 88 190 190 235 399 630 注:四寸及以上為蝸輪操作4"
.jpg)
型號 X43-40 壓力等級 PN40 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量 12 14 18 21 24 29 33 39 75 103 146 251 337 521 720 注:四寸及以上為蝸輪操作4"
型號 X43-64 壓力等級 PN64 口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量 14 17 22 25 29 34 43 50 94 123 170 291 430 625 875 注:四寸及以上為蝸輪操作4"
